Від дизайну друкованої плати до масового виробництва, Fanway надає послуги з виробництва PCB швидкого повороту в якості єдиних рішень для вирішення ваших різноманітних вимог проекту та прискорення часу на ринок.

Двошарна друкована плата
  • Двошарна друкована платаДвошарна друкована плата
  • Двошарна друкована платаДвошарна друкована плата
  • Двошарна друкована платаДвошарна друкована плата

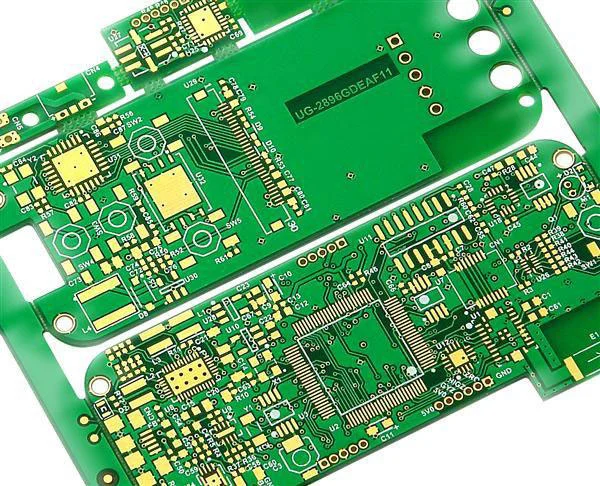

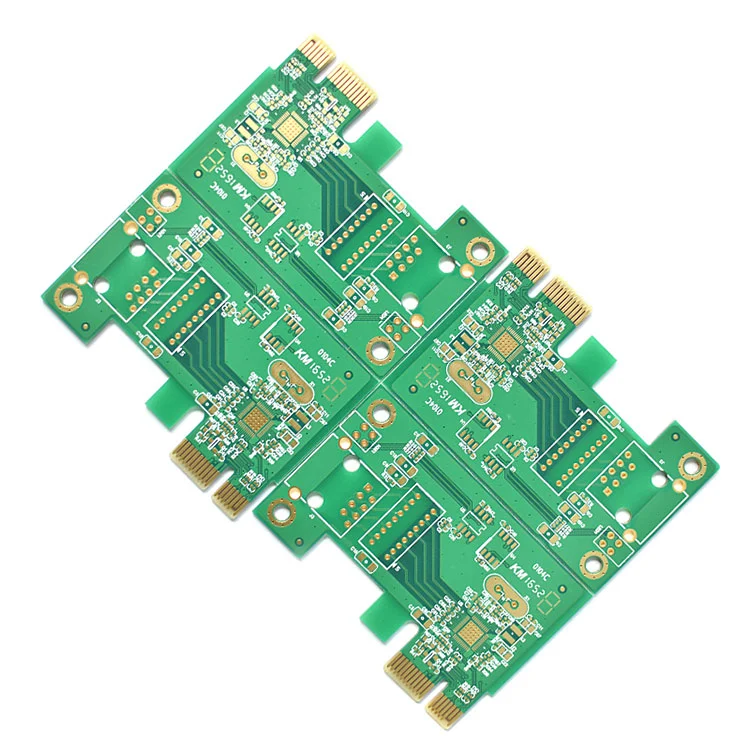

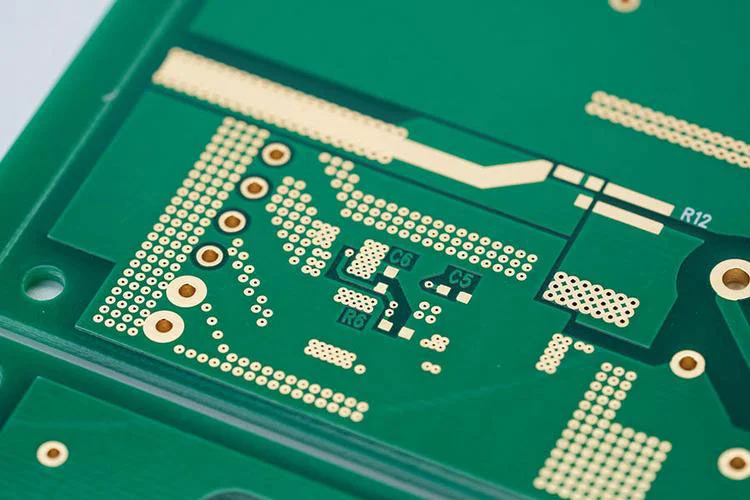

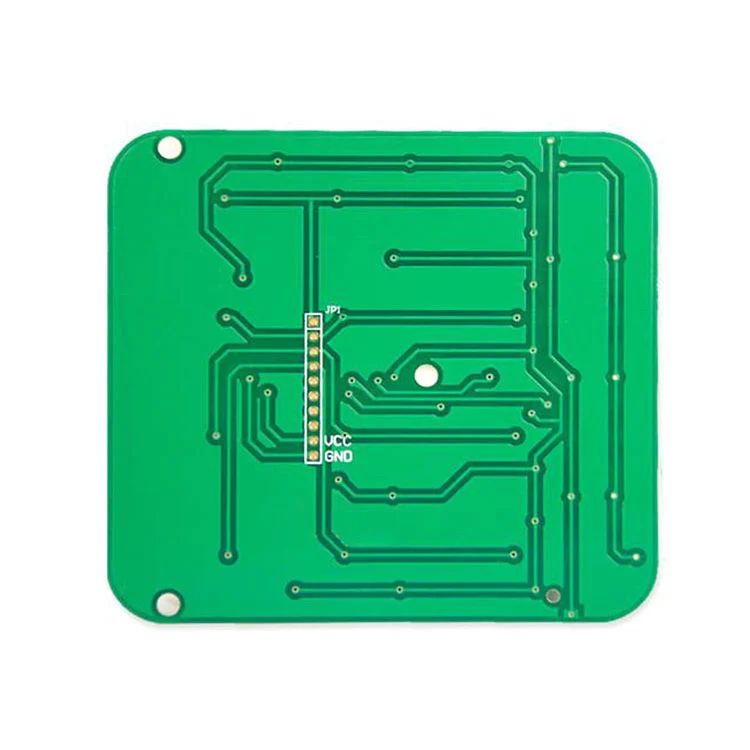

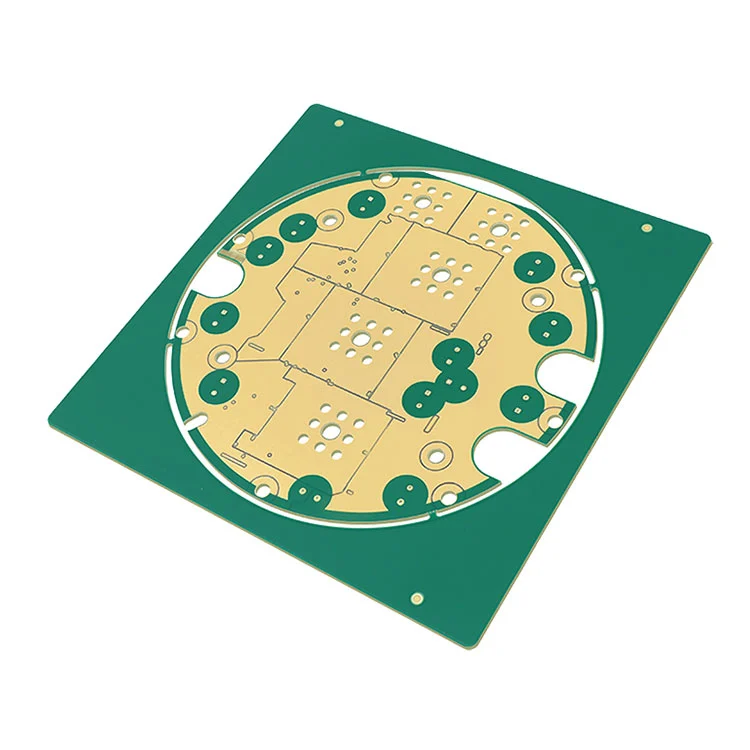

Двошарна друкована плата

Вас вітають приїхати на фабрику Fanway, щоб придбати останню продаж, низьку ціну та високоякісну друковану плату подвійного шару. Ми з нетерпінням чекаємо співпраці з вами.
Подвійний шар друкованої плати (двостороння друкована плата) інтегрує два електропровідні мідні шари на підкладку (FR-4), взаємопов'язані через прокладені отвори (PTH) або VIAS. Як професійний постачальник друкованої плати в Китаї, Fanway пропонує низьку вартість та швидку поворотну друковану плату з двома шарами.

Double Layer Pcb


Навіщо подвійний шар Fanway?

Точне виробництво

Precision Manufacturing

Підтримуйте лазерне буріння, мікро -віас та HDI.

Суворі тестування

Rigorous Testing

100% електричне випробування та перевірка AOI.

Сертифікована якість

Certified Quality

Стримував IPC-A-600 Class 2/3, UL 94V-0.

Швидка доставка

Fast Delivery

Прототипи закінчуються за 24 години, об'ємні замовлення закінчуються за 5 днів.


Переваги двошарової друкованої плати у Fanway

Космічна ефективність:Двостороння маршрутизація для компактних макетів.

Зменшення EMI:Оптимізація наземної площини.

Ефективність:Найкращий вибір для середніх складних прототипів та виробництва.

Механічна міцність:Підсилений за допомогою покриття чинить опір вібрації.


Конфігурація шару двошарової друкованої плати у Fanway

Подвійні мідні шари:Підтримуйте компоненти та сліди з обох боків.

Підкладка:FR-4, алюміній на необов'язково.

З'єднання між шарами:Через лунці, сліпі або поховані вії.

Захист:Маска з подвійною бічною пайкою та шовкреїн.

Можливості дизайну:Підтримуйте SMT та через компоненти отворів обидва.

Перехресний шар маршрутизації зменшує розмір плати та підвищує чіткість сигналу.


Процес виробництва подвійного шару PCB

Підготовка ламінату (двосторонній CCL).

Буріння та через металізацію (PTH).

Фотолітографія та травлення міді.

Маска для припою з подвійною стороною/шовковипис.

Поверхнева обробка (енг, хасл або занурення срібла).

Технічні характеристики

Товщина:0,8–3,0 мм (стандартний 1,6 мм).

Мідна вага:1–3 унції.

Слід/простір:0,15 мм (6 млн.).

Шахта через діаметр:0,3 мм (12 млн.).

Діелектрична сила:20 кВ/мм (FR-4).

Double Layer Pcb
