АнSMT трафаретє одним із найважливіших, але часто недооцінених компонентів у сучасному виробництві електроніки. Він безпосередньо визначає точність нанесення паяльної пасти, вирівнювання компонентів і загальну продуктивність друкованої плати. Цей вичерпний посібник досліджує, що таке трафарет SMT, як він працює, доступні різні типи та матеріали та чому він відіграє вирішальну роль у досягненні високонадійної технології поверхневого монтажу (SMT).

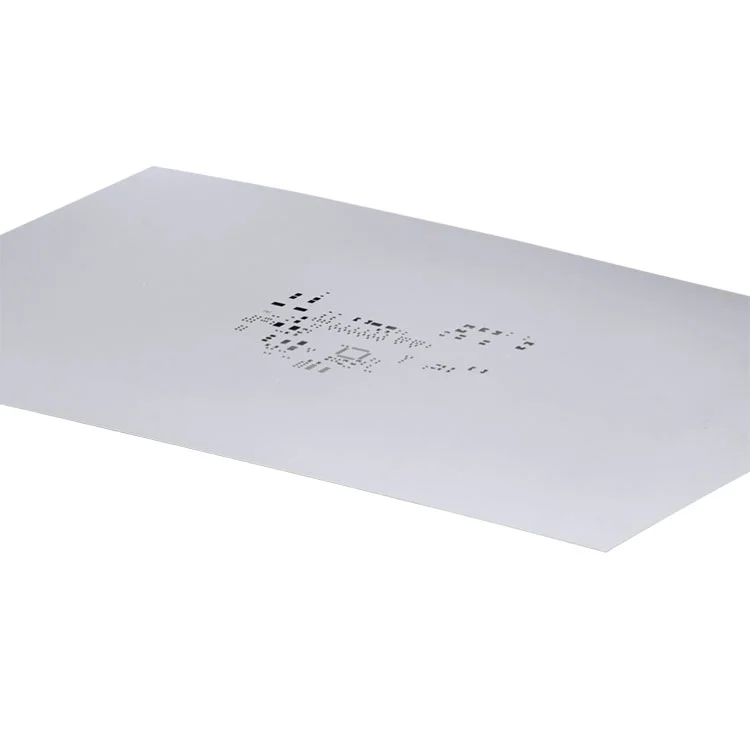

Трафарет SMT — це прецизійно виготовлений металевий лист, який використовується на етапі друку паяльною пастою під час складання технології поверхневого монтажу. Він містить вирізані лазером отвори, які точно відповідають місцям пайки на друкованій платі (PCB). Під час виробництва паяльна паста наноситься на поверхню трафарету, дозволяючи контрольованому об’єму пасти проходити через кожну апертуру та осідати на площадках друкованої плати.
Точність цього процесу безпосередньо впливає на цілісність паяного з’єднання, точність розміщення компонентів і довгострокову надійність продукту. Для таких виробників, якShenzhen Fanway Technology Co., Ltd, Трафарети SMT — це не витратні матеріали, а точні інструменти, які визначають стабільність процесу.
Процес друку паяльною пастою є причиною понад 60% дефектів SMT, якщо його не контролювати належним чином. Оптимізований SMT трафарет забезпечує:
Без добре розробленого трафарету SMT навіть найдосконаліші машини для забирання та розміщення не можуть компенсувати неточності друку.
Трафарети SMT класифікуються на основі структури, методу монтажу та сценарію застосування. Найпоширеніші категорії включають:
Вибір матеріалу безпосередньо впливає на термін служби трафарету, стабільність друку та ефективність очищення. Найбільш широко використовуваним матеріалом є нержавіюча сталь завдяки своїй міцності та гладкості поверхні.
| матеріал | Переваги | Типовий варіант використання |
|---|---|---|
| Нержавіюча сталь | Висока міцність, гладкі стінки прорізу | Масове виробництво |
| Нікель | Відмінна продуктивність випуску | Компоненти з дрібним кроком |
| Латунь | Нижча вартість | Короткочасне використання |
Конструкція трафарету — це баланс між регулюванням обсягу припою та ефективністю вивільнення пасти. Основні фактори дизайну включають:
Просунуті виробники люблятьShenzhen Fanway Technology Co., Ltdдотримуйтеся вказівок IPC, щоб забезпечити оптимальну ефективність перенесення пасти та довготривалу повторюваність процесу.
| Тип трафарету | Точність | Вартість | Рекомендований обсяг |
|---|---|---|---|
| В рамці | Дуже висока | Середній | Серійне виробництво |
| Безкаркасна | Високий | Низький | Середньосерійне виробництво |
| Прототип | Середній | Дуже низький | Малооб'ємне тестування |
Трафарети SMT широко використовуються в різних галузях промисловості, включаючи споживчу електроніку, автомобільну електроніку, медичне обладнання, промислові системи керування та телекомунікації. Будь-яке застосування, що вимагає точного нанесення паяльної пасти, покладається на належним чином розроблений трафарет SMT.
З точки зору EEAT трафарети SMT демонструють:
Для чого використовується трафарет SMT?
Трафарет SMT використовується для точного нанесення паяльної пасти на контактні площадки друкованих плат перед розміщенням компонентів, забезпечуючи надійні паяні з’єднання.
Чому товщина трафарету SMT має значення?
Товщина трафарету контролює обсяг припою; неправильна товщина може спричинити недостатній припой або дефекти перемичок.
Який тип трафарету SMT найкращий для масового виробництва?
Рамкові трафарети SMT найкраще підходять для масового виробництва завдяки своїй стабільності та повторюваності.
Як часто слід замінювати трафарет SMT?
Заміна залежить від використання, частоти чищення та якості матеріалу, але високоякісні трафарети можуть служити десятки тисяч циклів.
Якими стандартами керується дизайн SMT Stencil?
IPC-7525 і IPC-A-610 є загальновизнаними стандартами, що керують дизайном трафаретів і застосуванням паяльної пасти.
Якщо ви шукаєте високоточні рішення SMT Stencil, підкріплені виробничим досвідом і суворим контролем якості,Shenzhen Fanway Technology Co., Ltd готовий підтримати ваші виробничі цілі.контактнассьогодні, щоб обговорити, як наші рішення SMT Stencil можуть підвищити ефективність складання та довгострокову надійність.
