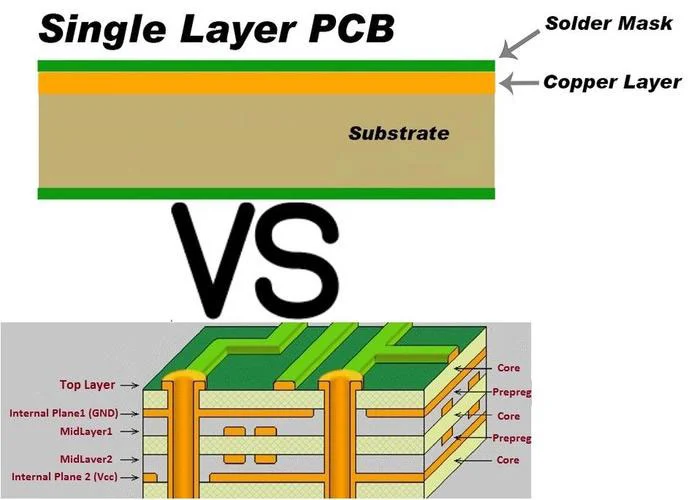

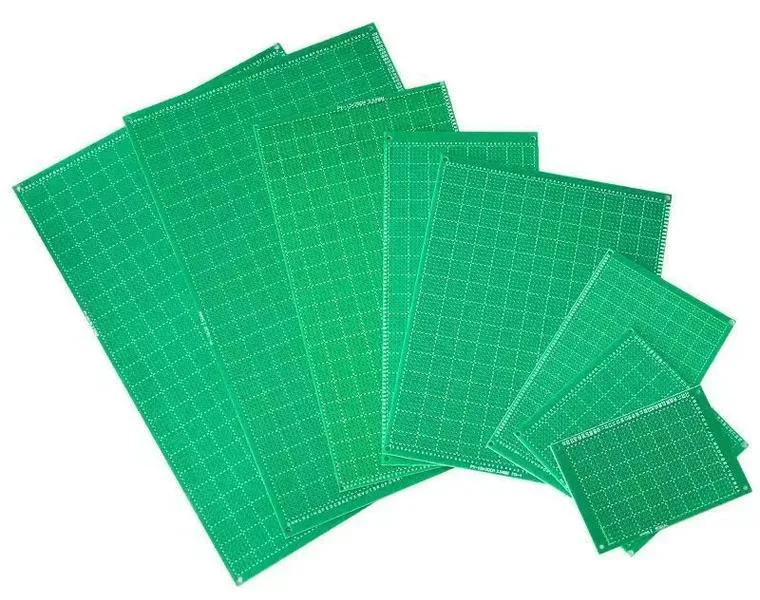

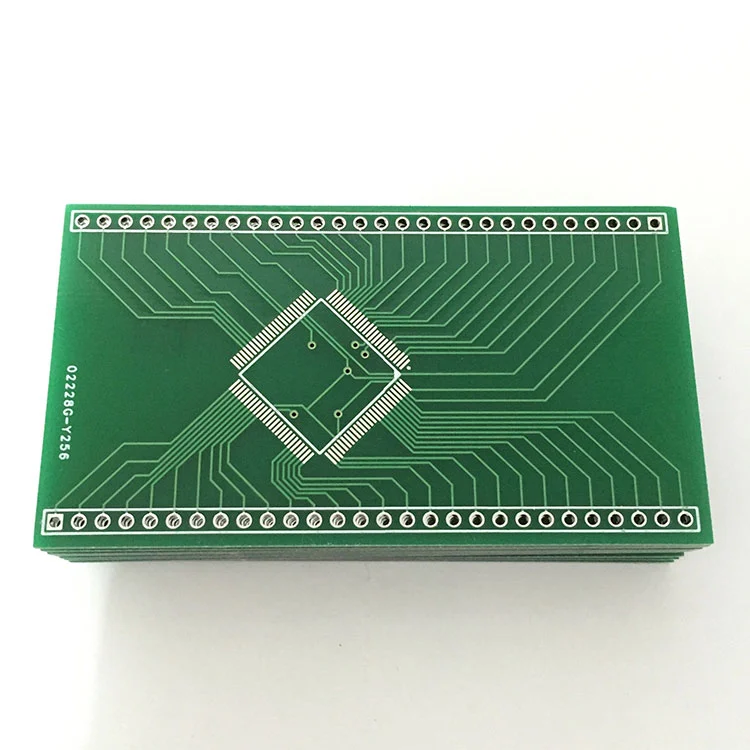

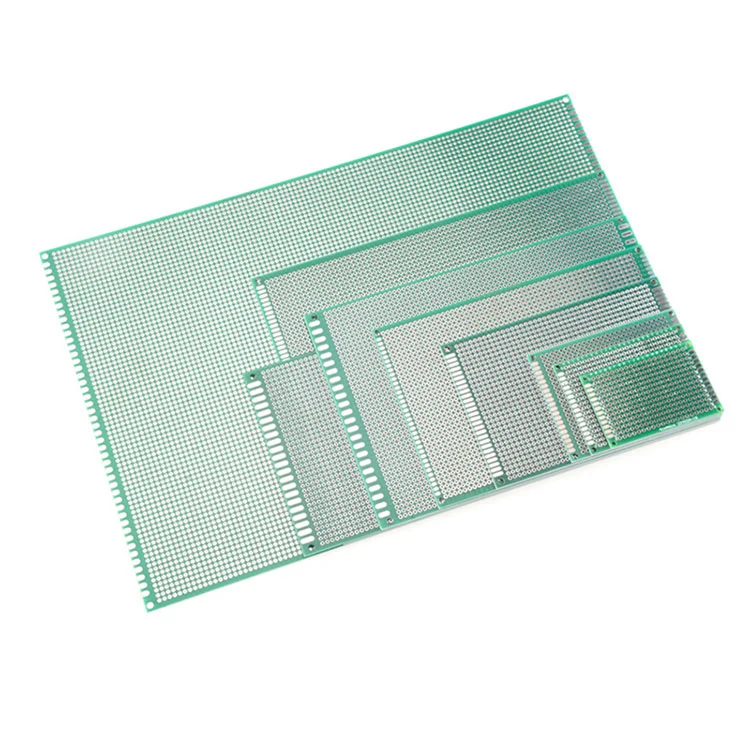

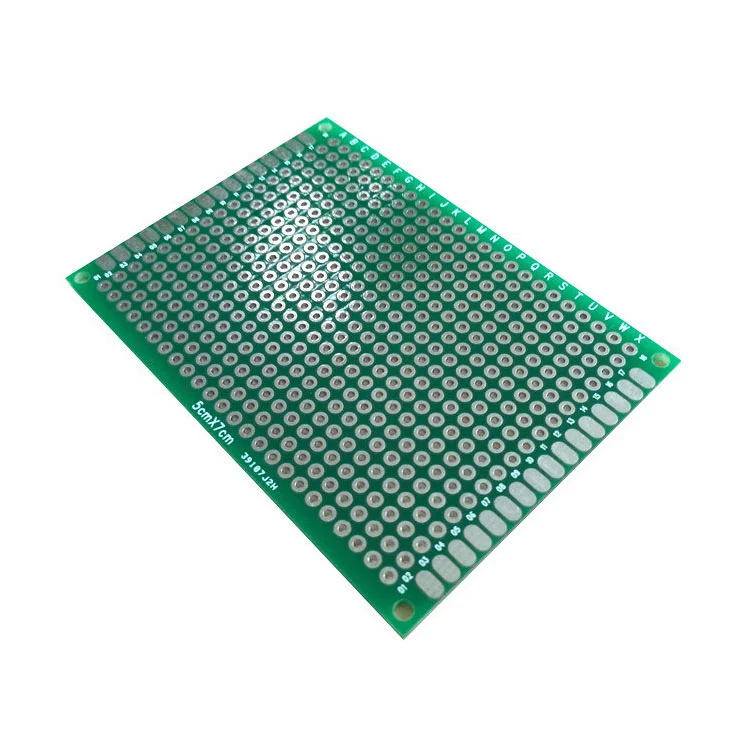

Одношарова плата, також відома як одностороння друкована плата, є найпростішою формою конструкції друкованої плати. Він складається з єдиного провідного мідного шару, ламінованого на непровідній підкладці (наприклад, FR-4), з компонентами, встановленими на одній стороні, і простежувані на протилежному боці. Найкраще рішення для низькокомплексних схем, воно широко використовується в споживчій електроніці, джерелах живлення та промислового контролю завдяки своєму доступному та швидкому виробничому процесі.
Одношарова плата з нижчими витратами на матеріал та виготовлення порівняно з багатошаровими конструкціями.
Простий процес скорочує час виконання, оскільки не потрібно ламінування та за допомогою буріння.
Мінімальний ризик нерівності шару.
24/7 онлайн -експерти завжди готові допомогти вам.
| Параметр | Типовий діапазон |
| Товщина дошки | 0,4 мм до 3,2 мм |
| Товщина міді | 1/2 унції до 3 унцій |
| Мінімальна ширина слідів | 0,2 мм (8 млн) |
| Мінімальний пробурений отвір | 0,3 мм (12 млн) |
| Поверхнева обробка | Hasl, osp, enight |
| Робоча температура | Від -50 ° С до +105 ° С (залежність від матеріалу) |
| Переваги | Обмеження |
| ✔ Ультра-низька вартість | ❌ Немає багатошарового або через підтримку |
| ✔ Простий у ремонті/зміні | ❌ обмежена щільність маршрутизації |
| ✔ Швидкий час повороту | ❌ Невдовзі для високочастотних конструкцій (> 100 МГц) |
| ✔ Легкий і компактний | ❌ Нижня термічна продуктивність |
Підготовка матеріалу:Односторонній мідний ламінат.
Травлення:Видаліть небажану мідь, щоб утворити сліди.
Буріння:Створіть отвори для компонентів через отвір.
Припой Mask & SilkScreen:Застосовуйте захисне покриття та маркування.
Поверхнева обробка:Варіанти включають Hasl (вирівнювання припою гарячого повітря) або OSP.
Побутова електроніка:Калькулятори, світлодіодне освітлення, іграшки.
Енергетичні системи:Перетворювачі AC/DC, реле.
Промисловий контроль:Датчики, контролери двигуна.
