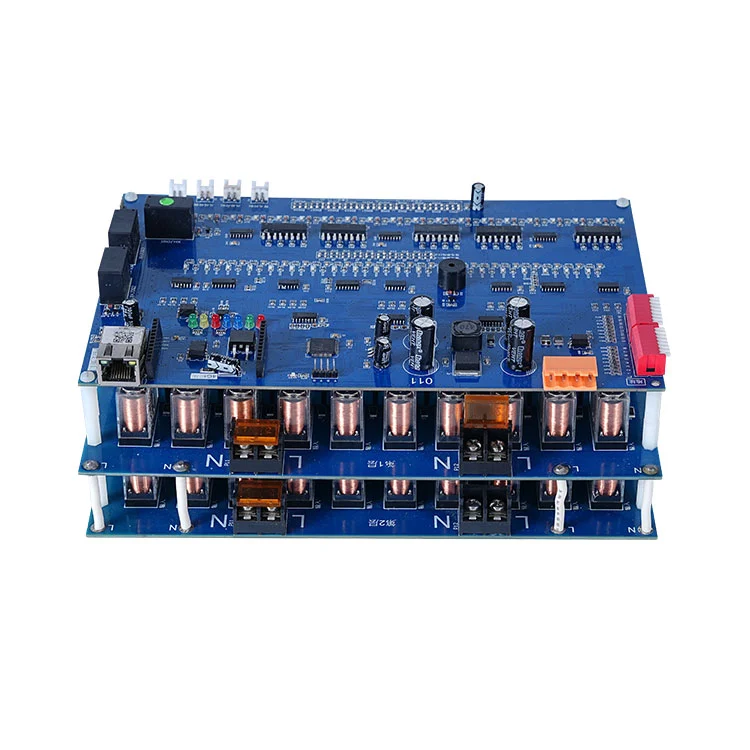

ФанвейЗбірка друкованої плати SMTзабезпечує практичну ефективність виробництва, що перевищує теоретичну швидкість розміщення. Фактична ефективність залежить від дизайну плати, компонентів, перевірки та ланцюжка поставок у виробництві електроніки.
У сфері виробництва електроніки швидкість розміщення часто вказується в теоретичних термінах. Однак продуктивність у реальному світі залежить від складності плати, суміші компонентів, циклів перевірки та навіть стабільності ланцюга поставок. Ось чому показники компонентів за годину (CPH) слід розуміти в рамках ширшої виробничої системи, а не як ізольовану цифру.
У сучасній сфері виробництва електроніки складальні лінії друкованих плат більше не оцінюються виключно за максимальною швидкістю машини. Натомість вони вимірюються постійною пропускною спроможністю за умов обмежень якості.
Високошвидкісна машина для збирання та розміщення може рекламувати надзвичайно високі теоретичні показники розміщення, але фактичний обсяг виробництва визначається:
- Різні розміри компонентів (від 01005 до великих BGA)
- Вимоги до точності розміщення
- Паузи в огляді (SPI, AOI, рентген)
- Час перемикання між циклами продукту
- Програмування оптимізації та налаштування фідера
Це означає, що «компоненти на годину» — це динамічний діапазон, а не фіксоване значення.
Більшість сучасних систем SMT працюють на рівні компонентів за хвилину (CPM). При масштабуванні до повної лінії кілька машин працюють паралельно, тобто пропускна здатність агрегується, але також обмежена вузькими місцями, такими як станції перевірки та балансування оплавлення.
З практичної точки зору, одна передова монтажна головка може перевищувати десятки тисяч установок на годину за ідеальних умов, але повна складальна лінія друкованої плати повинна враховувати синхронізацію між кількома етапами.
Сучасна лінія SMT — це не одна машина, а злагоджена екосистема. Типові етапи включають:
- Друк паяльною пастою (перевірка SPI)
- Швидке розміщення компонентів
- Пайка оплавленням
- Оптичний та структурний контроль (AOI/рентген)
- Функціональне тестування
Кожен етап впливає на ефективну пропускну здатність усієї системи. Навіть якщо розміщення відбувається надзвичайно швидко, контури контролю та корекції забезпечують стабільність і зменшують поширення дефектів.
Одним із найважливіших факторів, що впливають на продуктивність, є машинна корекція зору. Удосконалені системи SMT використовують оптичне вирівнювання в реальному часі, щоб виправити положення компонента перед розміщенням.
Це дозволяє сучаснЗбірка друкованої плати SMTлінії для підтримки мікронної точності, часто в межах ±25 мкм. Хоча це підвищує надійність, це також вводить мікропаузи в робочий процес, які повинні бути збалансовані зі швидкістю.
Результатом є система, у якій «швидка» визначається не лише швидкістю розміщення необроблених даних, а й тим, наскільки ефективно інтегровано корекції точності.
Щоб краще зрозуміти реальну пропускну здатність, розглянемо виробниче середовище з кількома лініями. У цьому випадку Fanway працює з 8 лініями SMT з можливістю високошвидкісного розміщення.
Кожна лінія теоретично може досягти надзвичайно великих обсягів розміщення протягом 24-годинного циклу. Однак на фактичний випуск впливає складність продукту та цикли перевірки.
| Параметр | Типовий діапазон значень | Примітки |
| Швидкість розміщення на лінію | До 10 мільйонів розміщень / 24 год | Теоретичний максимум за оптимізованих умов |
| Асортимент компонентів | 01005 до 50 мм × 50 мм BGA | Включає дрібні та великі пакети |
| Охоплення інспекцією | 100% SPI + AOI + рентген | Багатоетапна перевірка |
| Розробка прототипу | ~72 години | Швидкі цикли перевірки |
| Цільовий рівень браку | <0,5% | Залежний від процесу |
На практиці вихід друкованої плати найкраще розуміти як баланс між швидкістю та стабільністю. Високошвидкісна робота повинна постійно перевірятися системами контролю, щоб забезпечити постійну якість.
Поширена помилка у виробництві електроніки полягає в тому, що швидше розміщення завжди призводить до вищої ефективності. Насправді надмірна швидкість без контролю може викликати приховану неефективність.
Коли швидкість розміщення перевищує оптимальні порогові значення процесу, може виникнути кілька проблем:
- Невідповідні компоненти, які потребують переробки
- Ефекти пайки або надгробки
- Збільшення кількості відмов у перевірці
— Додаткові цикли налагодження під час тестування
Ці проблеми не відразу з’являються в вихідних показниках пропускної здатності, але значно впливають на кінцеві терміни доставки.
З цієї причини сучаснЗбірка друкованої плати SMTстратегії віддають пріоритет збалансованій оптимізації, а не максимальній теоретичній швидкості.
Окрім можливостей машини, інженерія процесів відіграє центральну роль у підтримці стабільного виробництва.
Ключові елементи включають:
- Аналіз DFM (Design for Manufacturability) для зменшення складності розміщення
- Оптимізована система подачі для мінімізації часу простою машини
- Циклі зворотного зв'язку в реальному часі між AOI і системами розміщення
- Координація ланцюга постачання, щоб уникнути матеріальних перебоїв
Ці фактори гарантують, що високошвидкісні можливості перетворюються на послідовну продуктивність у реальному світі.
Для різних типів продуктів потрібні різні конфігурації SMT. Побутова електроніка, промислові плати керування та автомобільні модулі накладають різні обмеження на щільність розміщення та суворість перевірок.
Тому гнучке середовище складання друкованих плат має адаптувати конфігурації лінії динамічно, а не покладатися на одну фіксовану настройку.
Оцінюючи здатність складання друкованої плати з точки зору кількості компонентів на годину, доцільніше враховувати продуктивність на рівні системи, а не специфікації окремих машин.
Виникають три ключові висновки:
- Пропускна здатність залежить від повного виробничого ланцюга, а не лише від швидкості розміщення.
- Системи перевірки є невід’ємною частиною стабільності виведення, а не необов’язковими накладними витратами.
- Справжня ефективність досягається завдяки балансу між швидкістю, точністю та повторюваністю.
У розробці сучасної електроніки цей баланс часто важливіший, ніж максимальна чисельна продуктивність.
Зрештою,Збірка друкованої плати SMTпродуктивність слід розуміти як узгоджений баланс високошвидкісного розміщення, точного контролю та багаторівневої перевірки, що забезпечує можливість переходу електронних систем від концепції до надійного виконання з передбачуваною стабільністю.
