Материнська плата OEM Charging Pile PCBA

Процес виробництва материнської плати OEM Charging Pile PCBA

Підкладки використовують FR-4 або високочастотні матеріали (такі як Rogers 4350B).

Для забезпечення надійності контакту використовується золоте покриття або обробка поверхні OSP.

Ключові компоненти, такі як модулі DC-DC, проходять 100% випробування на старіння.

Материнська плата Charging Pile PCBA класифікується на два типи залежно від режиму заряджання:

Зарядні стовпи змінного струму та зарядні стовпи постійного струму.

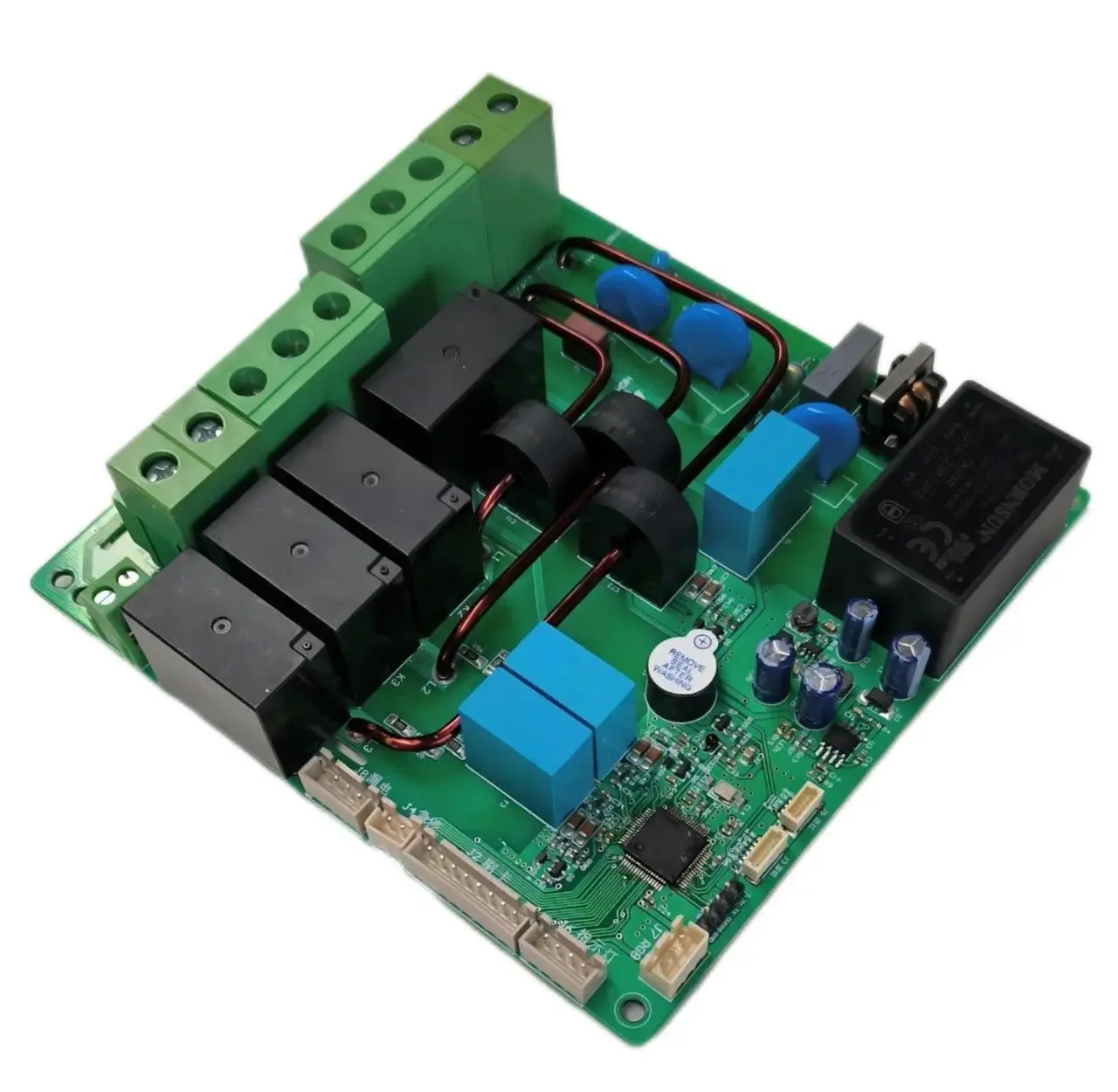

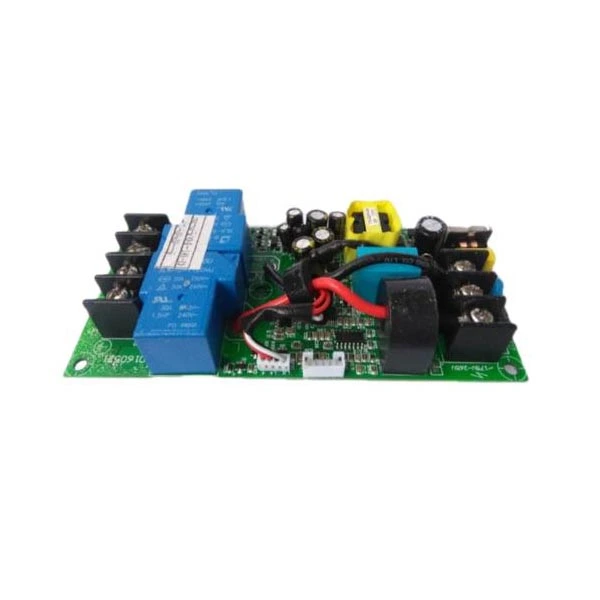

Монтажна плата для зарядки змінного струму:Ця плата перетворює мережеве живлення змінного струму на постійний через бортовий зарядний пристрій (OBC) автомобіля. Його основні функції включають:

Керування терміналом CP:Зв’язується з BMS автомобіля за допомогою сигналів ШІМ для моніторингу стану заряджання (наприклад, вставлення пістолета, підготовка до заряджання, початок заряджання). Робоча напруга 12В/9В/6В з частотою 1кГц.

Виявлення терміналу CC:Підтверджує стан підключення зарядного пістолета через зміни опору та визначає потужність вихідного струму (наприклад, опір 1,5 кОм відповідає струму 8 А).

Типові параметри:Вхідна напруга 220 В змінного струму, вихідна потужність 7 кВт/11 кВт, ступінь захисту IP54.

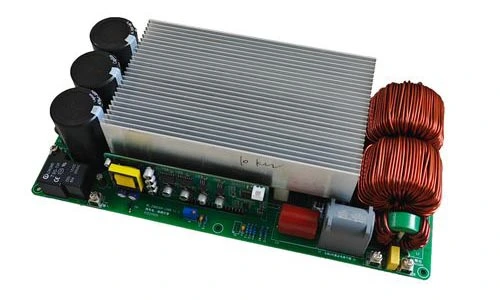

Монтажна плата для зарядки постійного струму:Ця плата безпосередньо виводить високовольтне живлення постійного струму. Його основні модулі включають:

AC/DC Rectification і модуль PFC:Перетворює трифазну напругу змінного струму 380 В у постійну напругу високої напруги (750-850 В) за допомогою технології активної корекції коефіцієнта потужності (PFC) з ефективністю понад 97%.

Модуль перетворення DC/DC:Регулює напругу до необхідного діапазону акумулятора (наприклад, 200-920 В) через резонансну топологію LLC і підтримує динамічний контроль струму (до кількох сотень ампер).

Типові параметри:Вхід 380 В змінного струму, вихідна потужність 30-120 кВт, інтегрована головна мікросхема управління STM32F207ZET, підтримує зв'язок CAN/RS-485.
