Дизайн та збірка PCB

Чому вибирати нас для проекту дизайну та складання PCB?

✅ Досвід повного циклу

Ми обробляємо кожен крок від схематичної конструкції до остаточного складання.

Дизайн друкованої плати:Оптимізовані макети цілісності сигналу, термічне управління та відповідність EMI/EMC.

Швидке прототипування:Поворот протягом всього 5 днів для проектування проектів для складання.

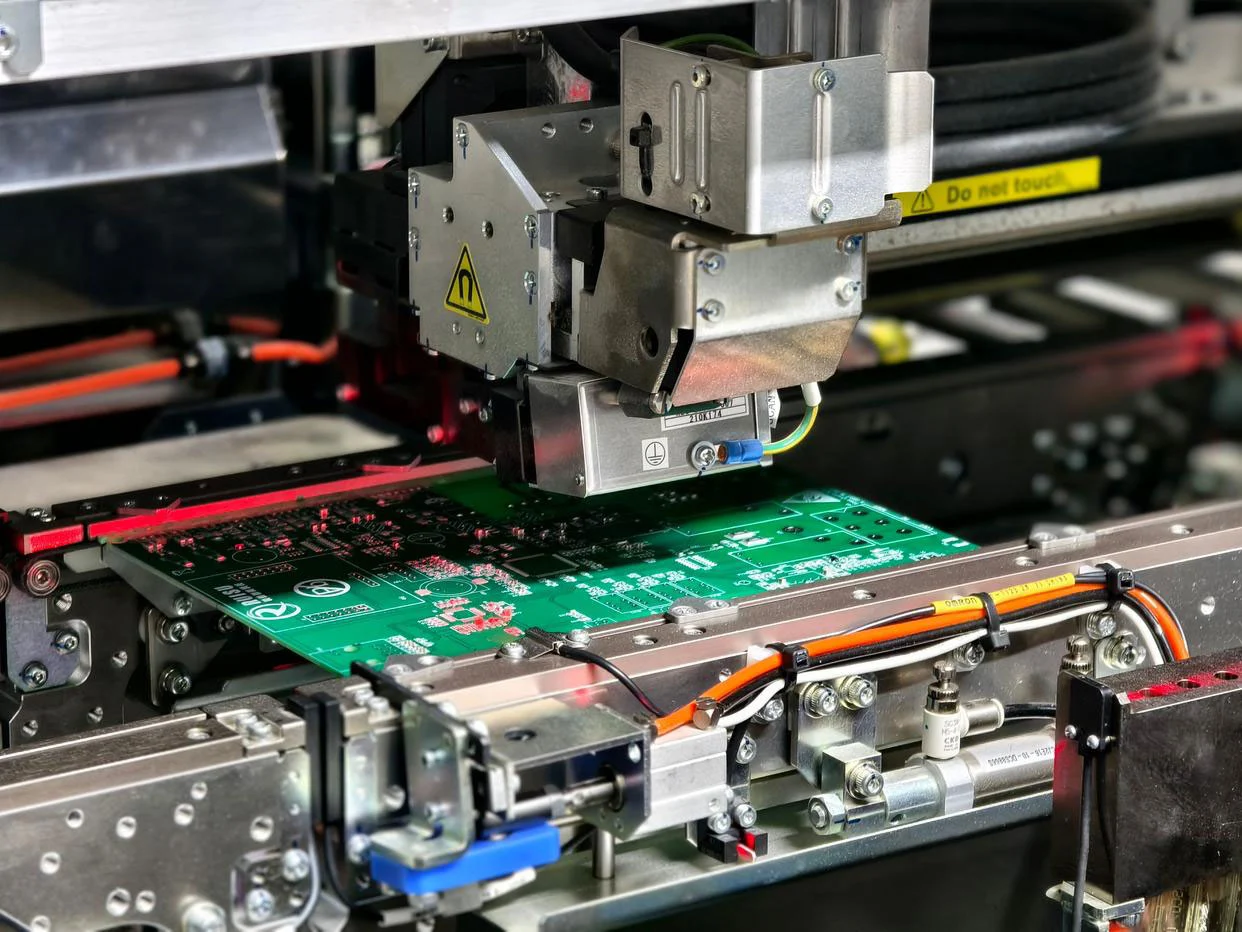

Виробництво з високою суміжкою:Підтримка SMT, THOLE та Hybrid Technologies (0201 до компонентів BGA).

✅ Якість, побудована для останнього

IPC-A-610 Стандарти класу 2:Надійність високого рівня для критичних застосувань.

100% тестування:AOI, рентгенівська перевірка та функціональне тестування забезпечують доставку нульової дефекти.

Сертифікована відповідність:ISO 9001, IATF 16949 (автомобільний) та ROHS/REACH.

✅ Гнучкі та масштабовані рішення

1 штук прототипи до 10 к+ томів:Немає вимог MOQ.

Глобальний пошук компонентів:Наша команда з купівлі експертів хороша в англійській мові, і вони можуть швидко отримувати компоненти від глобального виробника та агента.

Оптимізація DFM/DFT:Наша інженерна команда дає відгуки про дизайн для зменшення виробничих ризиків.

Промисловості дизайну та складання PCB ми обслуговуємо

Побутова електроніка:Мініатюризовані конструкції для носіння та розумних пристроїв.

Автомобільний:Кваліфіковані компоненти AEC-Q100 для систем ADAS та EV.

Промисловий IoT:Міцні друковані композиції для суворих середовищ.

Медичні пристрої:ISO 13485, сумісна з контрольованими чистими кімнатами.

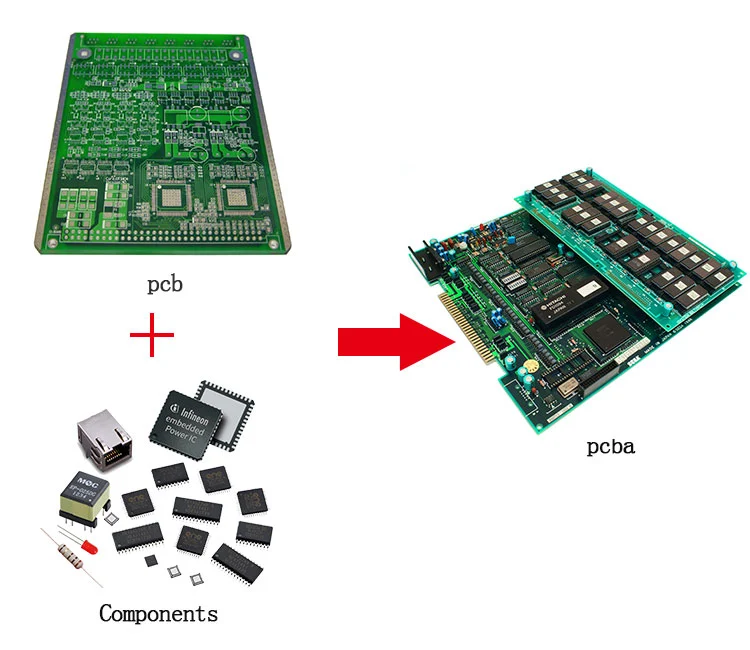

Як працює дизайн та збірка PCB?

Історії успіху клієнта у Fanway

"Їх команда вирішила проблеми з шумом сигналу на нашій 8-шаровій друкованій платі промислового контролера, скорочуючи наш час на ринок на 30%".

- провідний інженер, фірма промислової автоматизації

"Від 10 прототипів до 50 тис. Одиниць їх масштабованість та послідовність були успішними".

- CTO, запуск медичних пристроїв

Почніть сьогодні!
