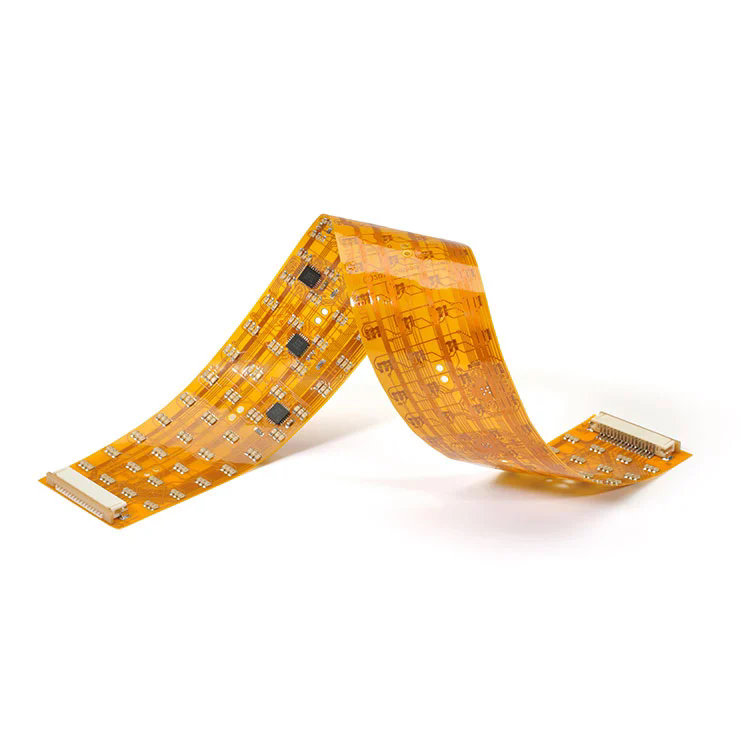

Гнучкі друковані дошки(FPC PCB)-це інновація, яка перетворила структуру сучасної електроніки, дозволяючи гнучким, легким та високим ланцюговим з'єднанням. На відміну від традиційних жорстких друкованих плат, FPC PCB виготовляється з гнучких основних матеріалів, таких як поліімід (PI) або поліестер (ПЕТ), які можуть згинати, складати або скрутити, не порушуючи ланцюг. Ця унікальна характеристика дозволяє дизайнерам досягати менших, тонших та більш динамічних конструкцій продуктів.
ПХБ FPC широко використовуються на носячих пристроях, медичних інструментах, автомобільних системах, смартфонах та системах промислового управління. Їх гнучкість та чудова продуктивність роблять їх критичною основою для еволюції компактної та багатофункціональної електроніки.
Основні характеристики ПХБ FPC включають:
Легкий і тонкий: Товщина може бути низькою, як 0,1 мм, що робить її придатною для мініатюризованих електронних пристроїв.
Висока надійність: гнучкі мідні схеми зменшують помилки проводки та покращують загальну цілісність сигналу.
Тепло та хімічна стійкість: Поліімідна підкладка забезпечує стабільну продуктивність у суворих умовах.
Відмінна можливість динамічного згинання: підходить для пристроїв з рухомими або складними частинами.
По суті, друкована плата FPC забезпечує ідеальну суміш функціональності, довговічності та гнучкості, що підтримує свободу дизайну, яку вимагає наступне покоління електронних інновацій.
Принцип робочої плати FPC полягає в його шаруватому структурі, що дозволяє надрукувати провідні мідні сліди на гнучій ізоляційній плівці. Структура, як правило, складається з:
Базовий матеріал (підкладка): поліімід (PI) або ПЕТ -плівка, яка забезпечує механічну гнучкість та ізоляцію.
Клейовий шар: пов'язує мідну фольгу до субстрата (може бути клейким або без клею).
Мідна фольга: провідний шар для трансмісії струму.
Плівка Coverlay: захищає схему від пошкодження навколишнього середовища та забезпечує ізоляцію.
Шар арматури (необов’язково): зміцнює області з'єднувача або монтажні точки.
Нижче наведено детальну таблицю, що підсумовує ключові технічні характеристики, які зазвичай використовуються у професійному виробництві друкованих плат FPC:
| Параметр | Специфікація | Опис |
|---|---|---|
| Базовий матеріал | Поліімід (PI) / ПЕТ | Гнучкий і теплостійний матеріал підкладки |
| Товщина міді | 1/3 унції - 3 унції | Визначає потужність, що переносить струм |
| Кількість шару | 1 - 6 шарів | Залежить від складності схеми |
| Мінімальна ширина лінії / відстань | 0,05 мм / 0,05 мм | Визначає точність щільності ланцюга |
| Поверхнева обробка | Enig, osp, hasl, занурення срібла | Забезпечує паяльність та захист від корозії |
| Радіус згинання | ≥0,5 мм | Вказує на гнучкість та довговічність під час згинання |
| Робоча температура | -40 ° C до +150 ° C | Підходить для високотемпературних середовищ |
| Маска для припою | Жовтий, чорний, зелений, прозорий | Забезпечує естетичне та захисне покриття |
| Контроль імпедансів | ± 10% | Підтримує стабільність передачі сигналу |
Ці технічні параметри безпосередньо впливають на електричну продуктивність, механічну довговічність та ефективність інтеграції продуктів ПХБ FPC. Правильне поєднання матеріалів та конструкції забезпечує стабільну передачу сигналу навіть у екстремальних механічних умовах.
Розглядаючи проект PCB для сучасних електронних пристроїв, FPC PCB пропонує неперевершену універсальність та надійність порівняно з жорсткими дошками. Причини його зростаючої популярності базуються на трьох основних інженерних перевагах:
FPC PCB дозволяють інженерам створювати тривимірні взаємозв'язки шляхом згинання та складання плати, щоб встановити складні геометрії пристрою. Ця функція значно зменшує вимоги до простору та дозволяє розробити тонші, легші та більш ергономічні пристрої - необхідні для смартфонів, камер та медичних зносу.
З меншою кількістю стиків і з'єднувачів припою, ПХБ FPC зменшують ризик пухких з'єднань та перешкод сигналу. Вони дуже стійкі до вібрації, що робить їх ідеальними для автомобільних та аерокосмічних застосувань, де послідовна продуктивність має вирішальне значення.
Рівномірність мідних слідів та керована конструкція імпедансу допомагає підтримувати цілісність сигналу на високих частотах. Це особливо важливо у високошвидкісних системах зв'язку, модулях IoT та вдосконалених датчиках.
Спрощує складання та зменшує помилки проводки.
Пропонує відмінні показники розсіювання тепла.
Вмикає легкі та мініатюрні електронні збори.
Підтримує автоматизоване виробництво з високими показниками прибутковості.
Споживча електроніка: смартфони, планшети, складні дисплеї, камери.
Медичне обладнання: кардіостимулятори, діагностичні системи візуалізації, біосенсори.
Автомобільна електроніка: панелі приладів, світлодіодне освітлення, системи подушок безпеки.
Промислова автоматизація: панелі управління, робототехнічні озброєння та розумні датчики.
Інтегруючи ці можливості, ПХБ FPC - це не просто технологічний компонент, а стратегічна перевага дизайну, яка визначає інновації та конкурентоспроможність продукції у сучасному виробництві електроніки.
Вибір правого постачальника друкованої плати FPC є важливим для досягнення стабільної продуктивності продукту та довгострокової надійності. Оцінюючи виробника, розглянемо наступні аспекти:
Переконайтесь, що виробник оснащений вдосконаленими свердловими машинами, системами точного травлення та автоматичним оптичним оглядом (AOI) для підтримки розмірної точності та послідовності.
ПХБ FPC з високою якістю залежать від сертифікованих матеріалів, таких як поліімідні плівки DuPont ™ або Panasonic ™ у поєднанні з мідними фольгами з високою чистотою. Сувні процеси контролю якості, такі як IPC класу 3 дотримання та сертифікація ISO 9001 - це показники надійності виробництва.
Професійний постачальник повинен запропонувати повну технічну підтримку-від дизайну схеми на ранній стадії до моделювання імпедансу, прототипування та масового виробництва-гарантуючи, що кінцевий продукт відповідає як вимогам щодо продуктивності, так і витратами.
Надійні друковані композиції FPC проходять кілька процесів тестування, включаючи:
Електричні випробування (електронний тест) для відкритого/короткого виявлення.
Вигин та згинальні випробування для підтвердження механічної витривалості.
Тести на термічний удар та старіння на довговічність навколишнього середовища.
Мікроскопічна перевірка на рівномірність слідів та якість адгезії.
Вибираючи досвідченого та сертифікованого постачальника, ви можете значно зменшити ризики виробництва, підвищити надійність та оптимізувати час на ринок.
Q1: Яка різниця між друкованою друкованою плату FPC та жорсткою друкованою друкованою?
A1: Основна відмінність полягає в гнучкості та структурі. ПХБ FPC використовують гнучкі матеріали, такі як поліімід, що дозволяють вигинати та складати, тоді як жорсткі друковані композиції виготовляються з суцільних підкладок FR-4. ПХБ FPC ідеально підходить для компактних або рухомих пристроїв, тоді як жорсткі друковані композиції використовуються для статичних та великих структур.
Q2: Чи можуть FPC PCB обробляти додатки з високим рівнем струму?
A2: Так, з належною товщиною міді та термічним управлінням, ПХБ FPC можуть ефективно обробляти високий струм. Багатошарові FPC з армованою міддю можуть підтримувати великі навантаження в автомобільних, потужних модулях та системах промислового управління.
В епоху, коли гнучкість, надійність та точність визначають технологічний прогрес, ПХБ FPC відіграють незамінну роль у потужності наступного покоління електронних пристроїв. Їх здатність поєднувати легку структуру, швидкісну продуктивність та адаптованість дизайну робить їх наріжним каменем інновацій у різних галузях промисловості-від побутової електроніки до медичних технологій та за її межами.
ВФанат, ми спеціалізуємось на наданні спеціально-інженерних рішень FPC PCB, які відповідають найвибагливішим промисловим стандартам. Завдяки розширеним виробничим потужностям, суворому тестуванню якості та зобов'язанням задоволеності клієнтів, Fanway забезпечує, що кожен гнучкий ланцюг забезпечує максимальну продуктивність та довгострокову довговічність.
Якщо ви розробляєте високоефективну електроніку і шукаєте надійного партнера з друкованої плати FPC, не соромтесяЗв’яжіться з намисьогодні. Інженерна команда Fanway надасть експертну рекомендацію, підтримку дизайну та єдині виробничі послуги, щоб втілити ваші інноваційні ідеї.
-
