У сучасних електронних продуктах друковані плати (PCB) - це незамінний ядровий компонент. Це не лише носій різних електронних компонентів, але й визначає якість електричного з'єднання та експлуатаційну стабільність усієї машини. З швидким розвитком електронних технологій різні типиPCBз'явилися також для задоволення потреб різних складних застосувань. Ця стаття дасть вам детальне вступ до загальних типів друкованих дощок та їх застосовних сценаріїв.
Односторонні дошки-найосновніша структура друкованої плати. Провідні візерунки розподіляються лише на одній стороні підкладки, а інша сторона використовується для встановлення електронних компонентів. Цей тип планової плати має простий виробничий процес та низьку вартість, і широко використовується в продуктах з низькою вартістю та низькою складністю, таких як електронні іграшки, побутова техніка, світлодіодне освітлення та радіо.
Особливості:
Низька вартість
Проста структура
Легка в масовому виробництві

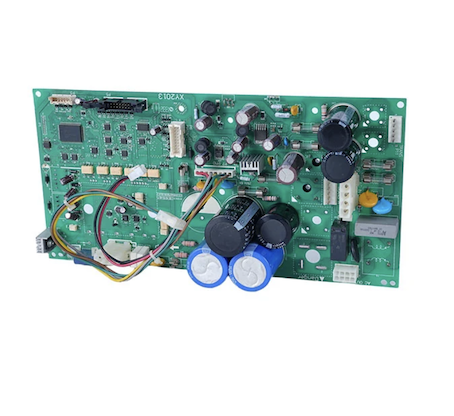

На відміну від односторонніх дощок, двосторонніхPCBМають електропровідні схеми з обох боків підкладки, а електричні з'єднання з обох сторін досягаються через VIAS. Ця структура значно збільшує щільність проводки та складність схеми, і вона підходить для електронних пристроїв з більшою кількістю функцій та більш компактних структур.
Загальні програми: панелі промислового управління, приладобудування, обладнання для живлення, розумна прилади для дому тощо.

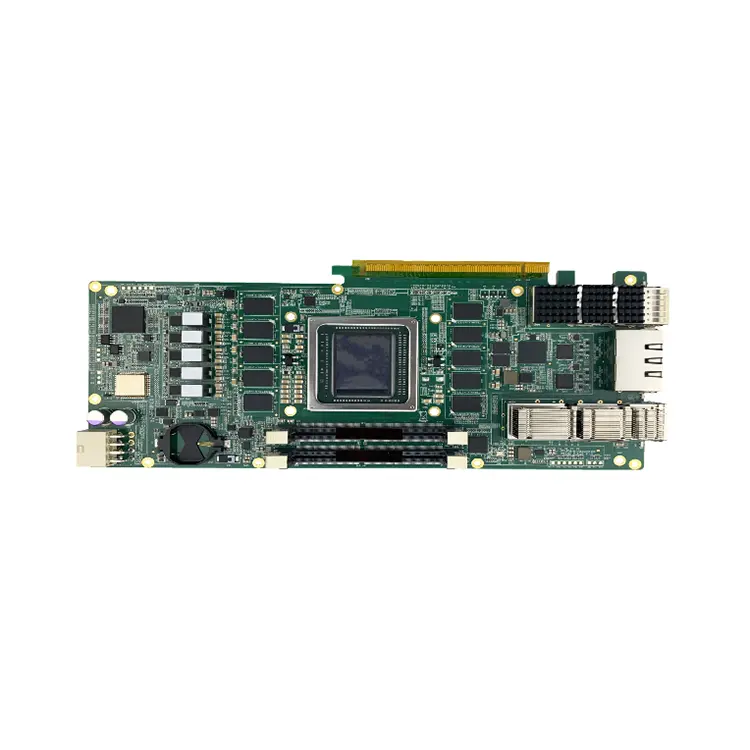

Багатошарова плата складається з більш ніж трьох шарів провідних шарів (як правило, 4, 6, 8 або навіть десятків шарів), розділених ізоляційними матеріалами в середині та з'єднаними сліпими або закопаними отворами. Цей тип ланцюгової плати може досягти більш високої щільності проводки та сильнішої електромагнітної сумісності, що підходить для електронних пристроїв високого класу.
Широко використовується в:
Комунікаційне обладнання
Медичне обладнання
Високопродуктивні комп'ютерні дошки
Аерокосмічна та військова електронна продукція
Переваги:
Використання високого простору
Хороші електричні показники
Сильна здатність до інтерференцій
Гнучкі плати виготовлені з гнучких пластикових підкладок (таких як поліімід або поліестерна плівка), мають хорошу гнучкість і можуть бути зігнуті, складені або скручені. FPC широко використовується в тонких та легких електронних продуктах, таких як смартфони, ноутбуки, камери, носячі пристрої тощо.
Основні особливості:
Згинається і складний
Легкий і невеликий розмір
Гнучка установка
Жорстка гнучка дошка поєднує в собі переваги жорсткої друкованої плати та гнучкої друкованої плати, і він має як жорсткі, так і гнучкі ділянки в одній платі. Ця структура особливо підходить для електронних пристроїв з обмеженим простором та багаторазовим складанням, наприклад, медичним обладнанням для моніторингу, модулями камери та системами військових комунікацій.
Переваги:
Може зберегти роз'єми та джгути проводки
Поліпшення стабільності передачі сигналу
Компактна структура та висока надійність
Високочастотна друкована плата використовує спеціальні високочастотні матеріали, такі як PTFE (політетрафторетилен) тощо, які можуть підтримувати стабільну передачу високочастотних сигналів. Цей тип друкованої плати в основному використовується в радіолокаційних системах, радіочастотному комунікаційному обладнанні, 5G антенах, автомобільних радарів та інших випадках з надзвичайно високими вимогами до цілісності сигналу.
Особливості:
Низька діелектрична константа
Стабільні високочастотні показники
Підходить для швидкісних програм зв'язку
Металева плата на основі металу (наприклад, алюмінієва субстрат, мідна підкладка) використовує металеві матеріали як теплопровідний шар, має хороші показники дисипації тепла і часто використовуються в світлодіодному силі, автомобільній електроніці, потужних модулях та інших продуктах із суворими вимогами до розсіювання тепла.
Переваги:
Сильна теплопровідність
Висока механічна міцність
Поширюйте життя електронних компонентів
Як "центральна нервова система" електронних продуктів, тип друкованої плати безпосередньо впливає на продуктивність, об'єм, вартість і навіть стабільність продукту. Розуміння структурних характеристик та сценаріїв застосування різних друкованих плат, допоможе компаніям вибирати більш точно та покращити конкурентоспроможність продукту.
