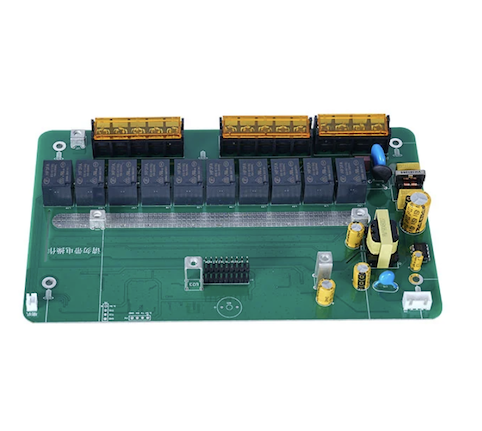

Збірка прототипу електронної друкованої плати

Послуга зі складання прототипу електронної друкованої плати електронної друкованої плати від китайського постачальника Fanway створена для проектів досліджень і розробок у пристроях Інтернету речей, автомобільних модулях керування, медичних діагностичних інструментах і аерокосмічних системах тестування. У той час як типові послуги зі швидкої заміни друкованих плат займають від 3 до 7 днів, наша цілодобова доставка значно скорочує ітераційні цикли. Перед початком складання наша команда інженерів проводить аналіз DFM ваших файлів Gerber, BOM і файлів pick-and-place, щоб завчасно виявити проблеми з дизайном колодок, конфлікти між компонентами чи інші проблеми з технологічністю. За відсутності мінімальної кількості замовлення (починаючи з 1 штуки) команди дослідників і розробників можуть уникнути надмірних витрат на запаси на етапі створення прототипу.

Для чого потрібна збірка прототипу друкованої плати?

Послуга зі складання прототипу друкованої плати друкованої плати — це процес встановлення електронних компонентів на друковану плату в невеликих кількостях для виготовлення зразків, які можна перевірити. Його основною метою є перевірка, а не виробництво:

Перевірка проекту: підтверджує, що ваша схема працює у фізичному світі. Моделювання не може охопити всі змінні реального світу – цілісність сигналу, розподіл потужності та теплові характеристики стають видимими лише під час фізичного тестування.

Ітеративне вдосконалення: виявлення та виправлення недоліків конструкції на стадії прототипу коштує лише частку від того, що знадобилося б для переробки партії масового виробництва. Одна ітерація прототипу може вдесятеро заощадити вартість великомасштабної переробки.

Розробка вбудованого програмного забезпечення: забезпечує справжню апаратну платформу для інженерів програмного забезпечення для написання та тестування вбудованого коду. Розробка прошивки без фізичного обладнання схожа на налагодження у вакуумі – логічна коректність не гарантує апаратної сумісності.

Збірка прототипу є критично важливим кроком, який переміщує продукт від концепції до реальності, і послуга зі складання прототипу електронної друкованої плати Fanway забезпечує професійну підтримку саме на цьому етапі.

Основні файли запуску

Повні та точні файли є основою для плавного початку проекту. Зазвичай вам потрібні такі основні файли:

1. Файли Gerber, які використовувалися для виготовлення чистої друкованої плати, містять усі мідні шари, дані про свердління, паяльну маску та шовкографію. Неповні формати або неправильно названі шари є одними з найпоширеніших причин затримок у виробництві.

2. Перелік матеріалів (BOM) містить перелік кожного компонента, який потрібно зібрати, включаючи номер деталі виробника (MPN), контрольне позначення, кількість та опис. Розпливчасті описи (наприклад, «конденсатор 100 нФ») можуть призвести до помилок закупівлі або затримок. Різні значення напруги та діелектричні матеріали поводяться дуже по-різному у високошвидкісних колах.

3. Файл координат (CPL / файл Pick & Place) надає точні координати X/Y, кути повороту та сторону кріплення для кожного компонента, керуючи машиною для розміщення SMT. Помилки координат безпосередньо спричиняють зсув або помилки полярності.

4. Професійна порада, перевірка DFM перед замовленням може виявити проблеми з дизайном колодок, проблеми з відстанню компонентів та інші проблеми з технологічністю, перш ніж вони призведуть до зупинки виробництва. Команда інженерів Fanway проводить огляд DFM для кожного замовлення на складання прототипу електронної друкованої плати перед початком виробництва.

Повний процес складання прототипу

Послуга зі складання прототипу Fanway охоплює весь ланцюжок від матеріалу до готової плити:

Джерело компонентів:наша команда із закупівель використовує стабільний ланцюжок поставок, щоб забезпечити компоненти за конкурентоспроможними цінами, навіть для невеликої кількості прототипів. Клієнтам не потрібно координувати роботу з кількома дистриб’юторами.

Технічний огляд:інженери проекту перевіряють Gerber, BOM і файли координат на технологічність перед початком виробництва, перехоплюючи більшість потенційних проблем на ранній стадії.

Збірка прототипу друкованої плати:підтримує декілька типів плат, включаючи багатошарові, високочастотні, HDI, жорсткі, жорсткі, гнучкі та гнучкі друковані плати. Можливість розміщення охоплює надмалі компоненти 01005 і BGA з кроком 0,2 мм із максимальним розміром плати 510 мм × 460 мм.

Тестування та перевірка:кожна прототипна плата проходить суворий режим перевірки, включаючи контроль якості вручну, перевірку паяльної пасти SPI, оптичну перевірку AOI, рентгенівську перевірку, внутрішньосхемне тестування, функціональне тестування та тестування на вигоряння. Ретельне тестування на стадії прототипу забезпечує плавний перехід до пілотних запусків і масового виробництва.

Сфери застосування

Послуга зі складання прототипу електронної друкованої плати Fanway широко використовується в таких сферах:

Пристрої та носимі пристрої IoT

малий форм-фактор, висока щільність і низьке енергоспоживання вимагають точного розміщення та швидкої ітерації під час створення прототипу.

Автомобільні модулі управління

автомобільна електроніка вимагає високої надійності та стійкості до навколишнього середовища; Функціональна перевірка та перевірка надійності на стадії прототипу незамінні.

Засоби медичної діагностики

медичні прилади потребують суворого схвалення регуляторів; ретельна перевірка на етапі прототипу є необхідною умовою для подальшої сертифікації.

Аерокосмічні випробувальні системи

вимоги до високої надійності означають, що кожна зміна конструкції має бути фізично перевірена; можливість швидкого створення прототипів безпосередньо впливає на терміни проекту.

Чому варто вибрати Fanway

Цілодобова доставка

У той час як стандартні цикли швидкої обробки становлять 3-7 днів, Fanway стискає збірку прототипу друкованої плати до 24 годин. Для команд досліджень і розробок кожен скорочений ітераційний цикл означає більше раундів перевірки дизайну за той самий проміжок часу.

Єдине обслуговування

Ми надаємо послуги від постачання компонентів, перевірки DFM, виготовлення друкованих плат, розміщення SMT, пайки через отвір до остаточного тестування – все під одним дахом. Клієнти уникають накладних витрат на координацію окремих постачальників друкованих плат, дистриб’юторів компонентів і складальних підприємств.

Сертифіковані системи якості

Наше підприємство має сертифікати ISO9001, ISO13485, IATF16949 і ISO14001, а продукція відповідає стандартам UL, RoHS, SGS і REACH. Стандарти якості на стадії прототипу узгоджуються з масовим виробництвом, уникаючи збоїв перевірки, спричинених відмінностями процесів.

Мінімум низького порядку

Ми підтримуємо замовлення від 1 штуки без вимог щодо мінімальної кількості, усуваючи надлишкові витрати на запаси для потреб етапу дослідження та розробки.

Інженерна підтримка наперед

Аналіз DFM виконується перед підтвердженням замовлення, виявлення та вирішення проектних проблем на ранній стадії. Це зміщує виробничий ризик вперед, а не реагує на проблеми під час складання.

Питання та відповіді

З: Скільки часу зазвичай займає збірка прототипу друкованої плати?
A: Fanway пропонує цілодобове швидке створення прототипів. За нормальних умов від підтвердження файлу до доставки готової плати можна завершити протягом 24 годин, залежно від кількості шарів плати, складності компонентів і готовності BOM.

З: Які файли потрібні для запуску прототипу проекту?
A: Вам потрібні файли Gerber (для виготовлення друкованої плати), специфікація (з номерами деталей виробника, посилальними позначеннями та кількістю) і файл координат (для розміщення SMT). Рекомендується самоперевірка DFM перед подачею, або ви можете дозволити нашій групі інженерів провести перевірку технологічності.

З: Які типи друкованих плат ви підтримуєте для складання прототипу?
A: Ми підтримуємо багатошарові, високочастотні, HDI, жорсткі, жорсткі, гнучкі та гнучкі друковані плати.

З: Чи надає Fanway послуги із закупівлі компонентів для прототипів?
A: Так. Наша команда із закупівель має значні ринкові ресурси для постачання компонентів для невеликої кількості прототипів за конкурентними цінами.

Q: Яке тестування включено на стадії прототипу?
A: Тестування включає оптичну перевірку AOI, рентгенівську перевірку, тестування в схемі, функціональне тестування та тестування на вигоряння. Конкретний план тестування можна налаштувати відповідно до вимог проекту.

Потрібно почати збірку прототипу для вашого проекту? Надішліть файли Gerber, BOM і файли координат нашій команді інженерів. Ми надамо огляд DFM і пропозицію протягом 24 годин.
