FR4 PCBє однією з найпоширеніших підкладок для друкованих плат в електронній промисловості. У цій вичерпній статті ми досліджуємо, що означає друкована плата FR4, як її виготовляють, де застосовують і чому вона залишається наріжним матеріалом для розробки та виробництва сучасної електроніки.
У цій статті пояснюється значення друкованої плати FR4, її властивості, процеси виробництва, переваги, обмеження, застосування в реальному світі та порівняння з альтернативними матеріалами друкованої плати. Він надає практичну інформацію для інженерів, любителів, покупців і ентузіастів технологій. Ви також знайдете детальний розділ із відповідями на поширені запитання, пов’язані з друкованими платами FR4.

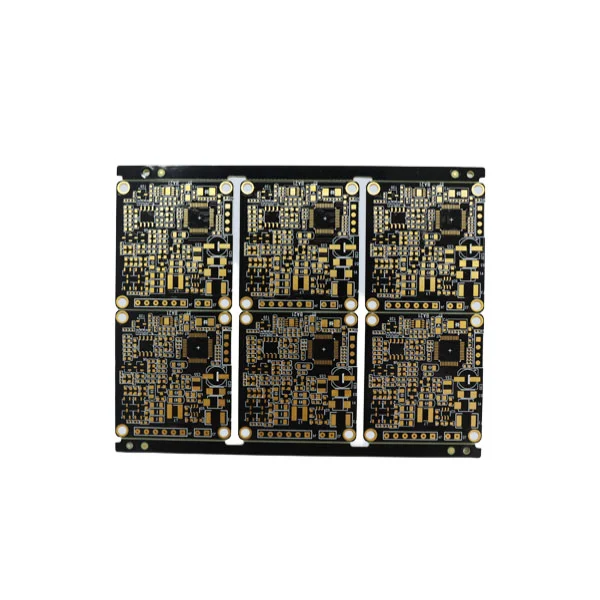

АнFR4 PCBвідноситься до друкованої плати, яка використовуєFR4як основний матеріал. FR4 розшифровується як «Flame Retardant 4», що є позначенням класу епоксидного ламінатного матеріалу, армованого скловолокном. Це де-факто стандартна підкладка, яка використовується в більшості електронних пристроїв завдяки її високій механічній міцності, відмінній електричній ізоляції та здатності працювати в широкому діапазоні температур.
Термін «друкована плата» означає платформу, яка з’єднує електронні компоненти за допомогою витравлених мідних схем і наскрізних отворів. У поєднанні з FR4 він утворює міцну та надійну плату, яка підходить для будь-якого обладнання, від недорогої споживчої електроніки до промислових систем керування.
Виробництво друкованої плати FR4 передбачає виконання кількох точних кроків для забезпечення узгодженості та якості. Основні елементи включають мідну фольгу, листи ламінату FR4 і серію процесів, які перетворюють сировину на функціональні друковані плати.
Вибір матеріалу FR4 для виготовлення друкованих плат забезпечує ряд переваг, які роблять його ідеальним для багатьох застосувань. Його збалансована продуктивність, економічна ефективність і універсальність сприяють його широкому застосуванню.
Вибираючи матеріал для конструкції друкованої плати, інженери оцінюють кілька ключових властивостей, які впливають на продуктивність і надійність. FR4 демонструє сприятливі характеристики за багатьма критеріями.
| Власність | опис | Типове значення / Примітка |
|---|---|---|
| Діелектрична проникність (Dk) | Вказує на здатність друкованої плати зберігати електричну енергію. | ~4,3–4,8 |
| Термічна стабільність | Здатність витримувати нагрівання без деградації. | До ~130°C |
| Міцність на розрив | Стійкість до механічних деформацій. | Високий |
| Вогнестійкість | Безпека в умовах, де існує ризик пожежі. | Відповідає рейтингу UL94 V-0 |
| Стійкість до вологи | Необхідний для дощок у вологому середовищі. | добре |
Плати FR4 широко поширені завдяки своїй універсальності та надійності. Нижче наведено огляд програм, у яких FR4 працює надзвичайно добре.
Інженери часто вибирають між FR4 та альтернативними матеріалами, такими як поліімід, Роджерс або металеві підкладки. Кожен матеріал пропонує унікальні переваги, що відповідають конкретним потребам.
| матеріал | Найкраще для | Переваги | Обмеження |
|---|---|---|---|
| FR4 | Загальна електроніка | Економічний, міцний, надійний | Не ідеальний для високочастотних радіочастот |
| поліімід | Гнучкі друковані плати | Висока термостійкість, гнучкий | Вища вартість |
| Роджерс | Високочастотний РЧ | Низькі втрати, стабільний Dk | Дорого |
| Металевий сердечник | Програми Power LED | Відмінна тепловіддача | Важкий і дорогий |
Q:Що означає «FR4» у PCB?
A:FR4 розшифровується як «Flame Retardant 4», що вказує на армований склом епоксидний ламінат, який стійкий до вогню та забезпечує структурну міцність друкованих плат.
Q:Чому FR4 так широко використовується в промисловості друкованих плат?
A:FR4 поєднує в собі механічну міцність, електричну ізоляцію, термостійкість і економічну ефективність, що робить його придатним для широкого спектру електронних застосувань.
Q:Чи можна використовувати FR4 у високочастотних радіочастотних програмах?
A:Хоча FR4 використовується в низькочастотних ланцюгах, високочастотні радіочастотні ланцюги часто вимагають таких матеріалів, як Роджерс, які мають менші діелектричні втрати для кращої цілісності сигналу.
Q:Як вологість впливає на друковані плати FR4?
A:FR4 має хорошу вологостійкість, але тривалий вплив високої вологості все одно може вплинути на продуктивність. Захисні покриття та конформні шари допомагають пом’якшити це.
Q:Чи підходить FR4 для автомобільної електроніки?
A:Так, FR4 широко використовується в автомобільній електроніці завдяки своїй термічній стабільності та довговічності, хоча для екстремальних середовищ можна вибрати спеціальні високотемпературні варіанти.
РозумінняFR4 PCBнеобхідний для тих, хто працює з електронним дизайном і виробництвом або вивчає такі питання. Його збалансовані характеристики роблять його основним матеріалом для незліченних пристроїв у всьому світі. Якщо ви оцінюєте матеріали для нового проекту чи обираєте постачальника, FR4 залишається надійним вибором.
Щоб отримати високоякісну друковану плату FR4 відповідно до ваших вимог, розгляньте можливість партнерства зShenzhen Fanway Technology Co., Ltd— надійний постачальник точних рішень для виробництва друкованих плат.контактнас.
