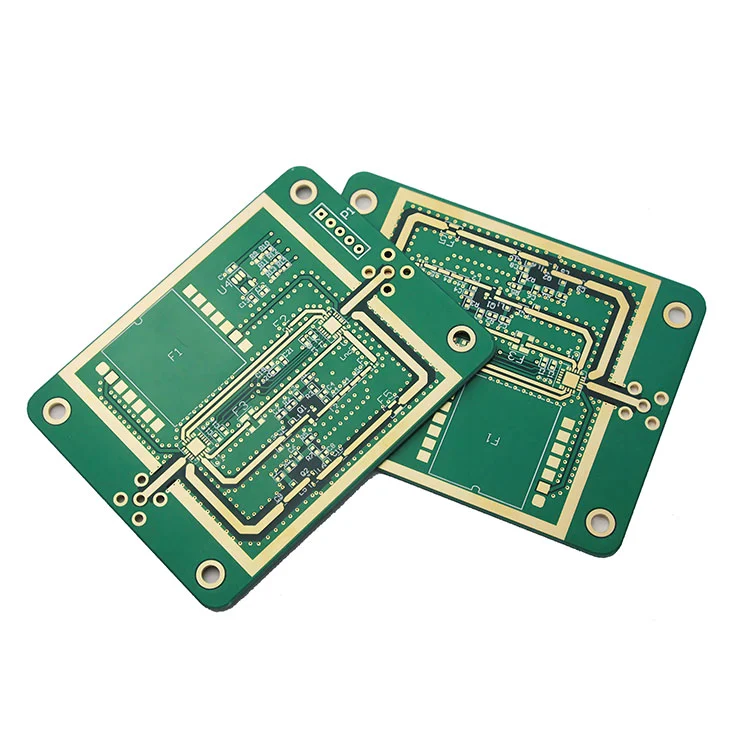

Високочастотна друкована плататехнологія має важливе значення для сучасних радіочастотних, мікрохвильових та високошвидкісних цифрових систем, що працюють у діапазоні ГГц. Зі збільшенням частоти втрата сигналу, невідповідність імпедансу та електромагнітні перешкоди стають критичними проблемами проектування. У цьому вичерпному посібнику пояснюється, як високочастотна друкована плата покращує цілісність сигналу, досліджуються матеріали, стратегії дизайну, виробничі процеси, фактори вартості та практичні рішення типових інженерних проблем. Незалежно від того, розробляєте ви модулі 5G, автомобільні радари, супутникові системи чи пристрої високошвидкісного зв’язку, ця стаття містить чітку технічну інформацію, яка допоможе вам досягти стабільної та надійної роботи.
Високочастотна друкована плата розроблена для надійної роботи на частотах, які зазвичай перевищують 500 МГц і часто поширюються на діапазони кількох ГГц. На цих рівнях навіть невеликі варіації діелектричних властивостей, шорсткості міді та геометрії слідів можуть значно вплинути на поведінку схеми.
На відміну від звичайних плат, конструкції високочастотних друкованих плат вимагають матеріалів з низькими втратами, суворо контрольованого опору та точних виробничих допусків для забезпечення передбачуваної передачі сигналу.
Зі збільшенням частоти:
Технологія високочастотної друкованої плати вирішує ці проблеми, поєднуючи передові матеріали з оптимізованими методологіями проектування.
| матеріал | Діелектрична проникність (Dk) | Тангенс втрат (Df) | застосування |
|---|---|---|---|
| Модифікований FR-4 | 4.2–4.5 | 0,015–0,02 | Низькі ГГц конструкції |
| Роджерс Ламінат | 2.2–3.5 | 0,0009–0,003 | ВЧ і мікрохвильова піч |
| на основі PTFE | 2,0–2,5 | Ультранизький | Супутник і радар |
| Вуглеводнева кераміка | 3,0–3,5 | Низький | Автомобільний радар 77 ГГц |
Такі виробники, як Shenzhen Fanway Technology Co., Ltd, ретельно перевіряють діелектричну стабільність і консистенцію перед виробництвом.
Ефективна конструкція стека покращує екранування та цілісність сигналу.
| Шар | функція |
|---|---|
| Топ | Маршрутизація радіочастотного сигналу |
| Внутрішня 1 | Наземний літак |
| Внутрішня 2 | Силовий літак |
| Дно | Екранування / вторинні сигнали |
Правильне заземлення мінімізує електромагнітні перешкоди та покращує узгодженість імпедансу.
Виробництво високочастотних друкованих плат вимагає:
Shenzhen Fanway Technology Co., Ltd здійснює суворий контроль процесу, щоб забезпечити стабільну електричну продуктивність у різних партіях.
Фактори витрат включають вибір матеріалу, кількість шарів, толерантність імпедансу та складність тестування. Гібридні стекові конструкції, що поєднують радіочастотні матеріали зі стандартними сердечниками, можуть збалансувати вартість і продуктивність.
Оцініть:
Shenzhen Fanway Technology Co., Ltd надає комплексні рішення для виробництва високочастотних друкованих плат, включаючи багатоматеріальні гібридні плати, точне керування імпедансом, швидке створення прототипів і суворі процедури тестування. Їхня команда інженерів підтримує клієнтів від перевірки дизайну до масового виробництва, забезпечуючи стабільну продуктивність у додатках із частотою ГГц.
Q1: З якою частотою я повинен розглядати високочастотні друковані плати?
Зазвичай вище 500 МГц, особливо при роботі в діапазонах кількох ГГц.
Q2: Чи може стандартний FR-4 працювати з радіочастотними додатками?
Лише обмежені низькочастотні конструкції; Для кращої стабільності краще використовувати спеціальні радіочастотні матеріали.
Q3: Який найбільш критичний параметр?
Тангенс втрат (Df) істотно впливає на загасання сигналу.
Q4: Як зменшити відбиття сигналу?
Забезпечте точне керування імпедансом і правильну конструкцію стека.
Q5: Як я можу розпочати свій проект?
Проконсультуйтеся з досвідченим виробником, щоб переглянути файли дизайну перед виготовленням.
Високочастотна друкована плата відіграє вирішальну роль у підтримці цілісності сигналу, мінімізації втрат і забезпеченні стабільної роботи в передових системах ГГц. Кожна деталь важлива, від вибору матеріалу до точного виготовлення.
Якщо вам потрібна надійна, високопродуктивна підтримка виробництва високочастотних друкованих плат,Shenzhen Fanway Technology Co., Ltdготовий надати експертне керівництво та досконалість виробництва.
У вас є новий RF або високошвидкісний проект у розробці?контактми сьогодні, щоб обговорити ваші технічні вимоги та отримати індивідуальне рішення для ваших потреб високочастотних друкованих плат.
