Друковані дошки(PCB) - це безшумна основа сьогоднішньої електроніки. Незалежно від смартфона, системи автомобілів, медичного сканера чи аерокосмічної навігаційної модуля, PCB забезпечують фізичну та електричну основу, яка з'єднує всі компоненти. Розуміння того, як вони працюють, починається з визнання зміни, яку вони принесли до технологій. Перед ПХБ проводка проводилася вручну з з'єднаннями точки до точки. Цей метод був не лише схильний до помилок, але й обмеженої масштабованості. PCB вирішили ці проблеми, пропонуючи стандартизовані та шаруваті структури, які забезпечують компактну конструкцію, надійність та масову ефективність виробництва.
Отже, як саме вони працюють? По суті, друковані композиції служать трьома первинними цілями:
Механічна підтримка- Забезпечення компонентів на місці.
Електричні з'єднання- Забезпечення провідних шляхів для потоку струму.
Цілісність сигналу- Забезпечення того, щоб електронні сигнали рухалися з мінімальними втратами або втручанням.

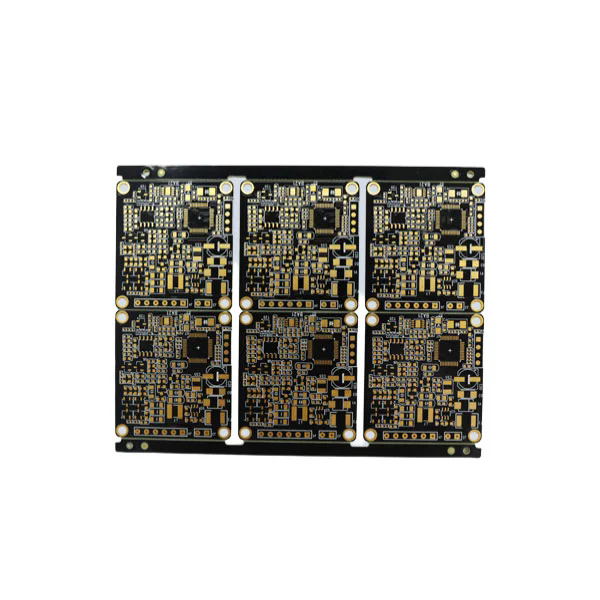

Конструкція передбачаєсубстрати, як правило, FR4 склопластик або інші матеріали, які діють як ізоляційний шар. Крім цього, мідні фольги ламіновані, протворені до шляхів і покриті захисними оздобленнями. Кінцевим результатом є ретельно розроблена дошка, де можуть бути встановлені резистори, конденсатори, мікрочіпи та з'єднувачі.
ПХБ можуть бути однобічними, двосторонніми або багатошаровими залежно від складності конструкції. Багатошарові ПХБ - іноді досягають понад 40 шарів - є важливими для розширеного обчислювального та телекомунікаційного обладнання, де щільність маршрутизації сигналу є критичною. Вони включаютьВІАС(вертикальні взаємозв'язки), які дозволяють сигналам проходити через різні шари, зберігаючи цілісність продуктивності.
Управління теплом - ще одна вирішальна роль PCB. Розробляючи теплові вії, тепловідвідки або спеціальні мідні наливки, виробники гарантують, що чутливі компоненти залишаються в межах безпечної робочої температури. Без таких дизайнерських міркувань ризик відмови системи значно збільшується.
Промисловості покладаються на різні типи друкованих плат, пристосованих до конкретних додатків. Розуміння того, як функція цих варіацій дає уявлення про те, чому ПХБ залишаються незамінними у глобальному виробництві електроніки.
Односторонні друковані композиції: Це найпростіший тип, з мідними доріжками лише на одній стороні дошки. Вони є рентабельними та широко використовуються в калькуляторах, радіостанціях та простих побутовому електроніці.
Двосторонні друковані композиції: Із мідними треками з обох боків, вони дозволяють більш складні конструкції ланцюга. Компоненти можна встановити з обох сторін, збільшуючи щільність.
Багатошарові друковані композиції: Складаючи три або більше шарів провідної міді, ці дошки обробляють дуже складні програми. Смартфони, передові медичні пристрої та аерокосмічна електроніка часто покладаються на них.
Жорсткі друковані композиції: Побудовані на суцільних підкладках, вони пропонують стабільність та довговічність, що робить їх поширеними в більшості електронних пристроїв.
Гнучкі друковані композиції: Побудовані з використанням вигинних матеріалів, таких як поліімід, вони можуть скрутити і складатися, ідеально підходячи для носіння та компактної електроніки.
Жорсткі флексні друковані композиції: Гібрид, який поєднує в собі жорсткі та гнучкі ділянки, пропонуючи структурну стабільність та гнучкість дизайну одночасно.
Високочастотні друковані композиції: Виготовлені за допомогою спеціалізованих матеріалів, вони забезпечують точність сигналу для таких додатків, як телекомунікації та радіолокаційні системи.
Щоб чітко виділити професійні параметри продукту, ось підсумкова таблиця:
| Параметр | Типовий діапазон/специфікація | Приклад програми |
|---|---|---|
| Базовий матеріал | FR4, Поліімід, CEM-1, Роджерс | Побутова електроніка, автомобільне, РЧ -обладнання |
| Товщина міді | 0,5 унції - 6 унцій | Енергетичні дошки, промисловий контроль |
| Кількість шару | 1 - 40+ | Від іграшок до суперкомп'ютерів |
| Поверхнева обробка | Hasl, enig, osp, занурення срібла, занурення олова | Покращує паяльність, резистентність до корозії |
| Мінімальна ширина слідів/відстань | 2 - 4 MIL (вдосконалені конструкції нижче 2 MIL можливі) | Пристрої взаємозв'язку високої щільності (HDI) |
| Робоча температура | -55 ° C до +150 ° C (спеціальні конструкції до 200 ° C +) | Аерокосмічний, військовий, промисловий контроль |
| Діелектрична константа (DK) | 2,2 - 4,5 залежно від матеріалу | Високочастотна передача сигналу |
| Теплопровідність | 0,25 - 2,0 Вт/мк (залежно від субстрату) | Теплочутливі ланцюги |
Ці параметри диктують продуктивність, довговічність та надійність кожної друкованої плати. Виробники ретельно вибирають технічні характеристики на основі вимог до кінцевого використання. Наприклад, автомобільна друкована плата ECU вимагає більш високої тепловідповідачі та толерантності до вібрації порівняно з простою домогосподаркою світлодіодного освітлення.
Надійність друкованої плати залежить не лише від дизайну, але і від точних виробничих процесів. Якісні друковані композиції вимагають суворого дотримання міжнародних стандартів, таких як IPC-A-600 (прийнятність друкованих дощок). Процес зазвичай включає наступні кроки:
Дизайн та макет- Інженери створюють схему та перекладають її у файли Гербер, які диктують мідні шаблони, свердлові отвори та маски паяльних.
Підготовка субстрату- FR4 або обраний матеріал вирізають і ламінують мідною фольгою.
Передача зображень та травлення- Другові схеми друкуються, а небажана мідь протравли, залишаючи провідні шляхи.
Буріння та покриття- Дірки просвердлюються для VIAS та компонентів, а потім покладаються на провідність.
Застосування припою для маски- застосовується захисний полімерний шар, ізоляційні сліди та запобігаючи мостом припою.
Поверхнева обробка- HASL (вирівнювання припою для гарячого повітря), еніг (золото для занурення нікелю з електропроводом) або інші оздоблення застосовуються для поліпшення паяльності.
Шовко екранна друк- Додано довідкові маркування, логотипи та етикетки.
Електричні випробування-Літаючий зонд або тестування на основі кріплення гарантує, що всі з'єднання є дійсними і немає шортів або відкритих ланцюгів.
Заключна перевірка та упаковка- Дошки візуально перевіряються, вимірюють та упаковуються відповідно до вимог клієнтів.
Надійність додатково зміцнюється такими методами, як:
Контроль імпедансівдля високошвидкісних цифрових схем.
Термічні подушечкиОптимізувати паяльну пайку.
Технологія MicroviaДля компактних HDI PCB.
Конформні покриттядля вологи та пилу.
Глобальні виробники також впроваджуютьСистеми управління якістюнаприклад, ISO 9001, ISO/TS 16949 (автомобільний) та AS9100 (аерокосмічний). Вони забезпечують послідовну ефективність та дотримання вимогливих галузей.
Майбутнє ПХБ продовжує розвиватися зі швидкими технологічними тенденціями. Нові програми в5G, AI-керовані пристрої, електромобілі та IoTДошки попиту, які є тоншими, швидшими та міцнішими. Інновації включають:
HDI (взаємозв'язок високої щільності) PCB: Дозвіл більше компонентів у менших просторах, що дозволяє смартфони та носити технології.
Вбудовані компоненти: Інтеграція пасивних та активних компонентів безпосередньо в шарі PCB для економії простору.
Металеві друковані друковані композиції: Використання алюмінієвих або мідних баз для посиленого теплового розсіювання при світлодіодному освітленні та електроніці.
Біологічно розкладаються субстрати: Відповідаючи на проблеми стійкості, екологічно чисті ПХБ привертає увагу.
3D-друковані друковані композиції: Пропонування гнучких прототипів та індивідуальних геометрія.
Оскільки галузі вимагають більш високих частот, більшої швидкості та кращої енергоефективності, технологія PCB продовжує адаптуватися. Наприклад, автомобільна електроніка все частіше вимагає дощок, здатних витримувати високу вібрацію, широкі температурні діапазони та електромагнітне контроль перешкод. Медичні пристрої покладаються на мініатюризовані друковані композиції, які підтримують високу надійність всередині рятувального обладнання. Телекомунікаційні компанії інвестують у високочастотні ПХБ, щоб забезпечити мінімальні втрати сигналу на базових станціях 5G.
Вплив цих нововведень є глибоким: кращий зв’язок, безпечніший транспорт, передовий охоронець та більш ефективне використання енергії. По суті, еволюція друкованих ланцюгів безпосередньо впливає на майбутнє глобальної технологічної інфраструктури.
Q1: Як довго триває друкована плата?
Якісна друкована плата може тривати десь від 10 до 20 років залежно від умов використання, вибору матеріалів та теплового управління. ПХБ промислового та аерокосмічного класу, розроблені з більш жорсткими специфікаціями, можуть тривати ще довше з належним обслуговуванням.
Q2: Як вибрати правильну друковану плату для своєї програми?
Вибір правої друкованої плати передбачає оцінку робочого середовища, вимог до потужності, швидкості сигналу та фізичних обмежень проектування. Наприклад, гнучкі друковані композиції ідеально підходять для носячих пристроїв, тоді як багатошарові жорсткі дошки кращі для високошвидкісних систем обробки даних. Консультація з досвідченим виробником забезпечує оптимальний вибір матеріалів та дизайну.
Друковані плати - це прихована сила, що стоїть за сучасними технологіями, гарантуючи, що пристрої залишаються функціональними, надійними та ефективними. Від основних одношарових конструкцій споживчих гаджетів до складних багатошарових конструкцій з аерокосмічного та медичного обладнання, ПХБ продовжують розвиватися та адаптуватися до нових проблем.
ВФанат, ми поєднуємо передові технології, суворі стандарти якості та галузеву експертизу, щоб забезпечити друковані композиції, які відповідають різноманітним світовим потребам. Якщо ви шукаєте довіреного партнера для підтримки ваших потреб у виробництві електроніки,Зв’яжіться з намиСьогодні і дізнаєтесь, як ми можемо живити ваші інновації.
