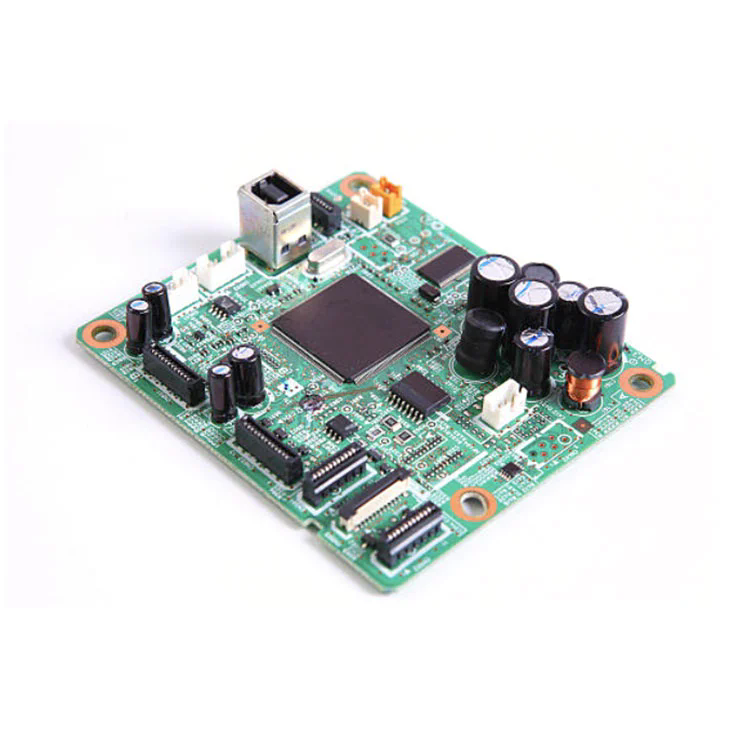

У сьогоднішньому світі, що швидко розвивається електроніки, здатність поєднувати кілька технологій друкованої плати-Rigid, Flex, Rigid-Flex-в одне інтегроване рішення стало критичним.Змішана збірка PCBнабуває популярності, оскільки це дозволяє:
Компактний, легкий дизайн: зливає жорсткі та гнучкі субстрати для факторів, що заощаджують простір.
Поліпшення довговічності та надійності: гнучкі шари поглинають механічне напруження, зменшуючи збій.
Ефективність витрат: поєднує процеси для зменшення етапів складання, пошуку та запасів.
Поточні тенденції пошуку Google виявляють високий попит на такі терміни, як "Служби змішаної друкованої плати", "Роднична флексна плата" та "Flex до жорсткої інтеграції PCB". Структуруючи цю статтю навколо центрального, який запит - "Що робить змішану збірку друкованої плати незамінною для сьогоднішньої електроніки?"
Нижче наведено консолідований огляд (у формі таблиці), що пропонує детальний знімок специфікацій змішаної друкованої плати. Це демонструє наш професіоналізм та ясність.
| Означати | Специфікація / опис |
|---|---|
| Типи підкладки | Жорсткі шари FR-4, поліїмідні гнучкі шари, жорсткі конфігурації |
| Кількість шару | До 20 шарів (суміш жорсткої + гнучкої); Типовий стек: жорсткий 6-8 + Flex 2-4 |
| Мінімальний слід/простір | Жорстка: 4 млн/4 млн.; Flex: 3 Mil/3 Mil |
| Через типи | Віас через лунки (THV), мікровій (діаметр ≥ 50 мкм), похований і сліпий |
| Товщина міді | 1 унція (типово); до 3 унційної міді для висококваліфікованих гнучких сегментів |
| Радіус гнучкого вигину | ≥ 10 × Товщина, стандарт: ≥ 0,5 мм радіус вигину для 0,05 мм згин |
| Маска для припою | Гнучка маска для припою для гнучких ділянок, жорстка маска для FR-4; Безшовний перехід |
| Компоненти складання | Поверхневий, крізь отвір, змішані компоненти SMT/THT; Зони Flex можуть включати жорсткості |
| Теплове управління | Вбудовані мідні площини та теплові вії для управління областями гарячої точки |
| Стандарти якості | IPC-6013 (Flex), IPC-6012 (жорстка), IPC-6018 (жорсткий-флекс), IPC-A-600 клас 2; ROHS / Досягнення відповідності |
Які найважливіші міркування щодо проектування та процесів при плануванні змішаної збірки друкованої плати?
Сумісність матеріалу та планування стека
Взаємозв'язок між жорсткими FR-4 та гнучкими поліімідними шарами повинна бути ретельно розроблена, щоб уникнути розшарування під час гнучкості. Контроль коефіцієнта теплового розширення (CTE) по шарах забезпечує тривалу надійність через теплові цикли.
Слідувати та через цілісність у зонних зонах
Зони Flex вимагають більш жорстких допусків: тонші мідні шари, контрольовані сліди/простір та оптимізовані за допомогою конструкції (наприклад, наповнені та покриті мікровій), щоб протистояти втомі від згинання.
Радіус згину, Flex Life та механічний стрес
Визначення належних радіусів вигину (≥ 10 × товщина) та проведення тестування гнучкого життя в передбачуваних динамічних умовах забезпечує гнучкі секції, що переживають оперативний рух.
Інтеграція жорсткості для складання компонентів
Тимчасові або постійні жорсткість (наприклад, аркуші FR-4 або поліімід, що підтримують клей), часто використовуються для імітації жорсткої підтримки під час складання SMT/THT на згинальних зонах, забезпечуючи точне розміщення та паяльне пайки, а потім видаляються, якщо потрібно.
Термічна та сигналізація
Змішані друковані композиції часто поєднують високу потужність або РФ. Правильні теплові масиви та площини заземлення, поєднані з ретельним призначенням шару, підтримуйте цілісність сигналу та розсіювання тепла.
Виконано та вартість компромісів
Врівноважування складності проти вартості: збільшення кількості шару, мікровій або важкої міді підвищує ціну. Огляди раннього DFM (дизайн для економічності) мають важливе значення для підтвердження доцільності та економічної ефективності.
Тестування та інспекційні можливості
Змішані конструкції можуть обмежувати стандартний AOI або рентген; Спеціальні світильники, флексні тест-джиги або тестування зонду, можуть знадобитися для перевірки сполучення та розміщення компонентів.
Q1: Для чого використовується змішана плата PCB?
A1: Він використовується там, де жорсткі рішення лише не вистачають-як носіння, складні пристрої, медичні імплантати, аерокосмічні датчики-будь-який додаток, що вимагає гнучкості, компактності та надійності.
Q2: Як ви можете забезпечити надійність у переходах гнучкості?
A2: Завдяки ретельній конструкції стека (відповідність CTE), контрольованих радіусів вигину, епоксидного або клейового зв’язку в перехідних зонах, належне за допомогою покриття та тестування в імітованих механічних циклах.
Змішана складка друкованої плати стоїть на передньому плані сучасної дизайну електроніки - дозволяє неперевершену інтеграцію жорстких та гнучких технологій. Ключ полягає в ретельному плануванні стека, слідів/через точність, механічне тестування гнучкості, аналіз DFM та суворі QA для забезпечення як життєздатності як продуктивності, так і життєздатності.
Якщо зробити правильно - виконуючи правила експертного дизайну, надійні матеріали та точне виготовлення - змішана збірка друкованої плати розблокує нові можливості продуктів у вдосконалених носій, медичних, аерокосмічних, автомобільних та споживчих пристроях.
