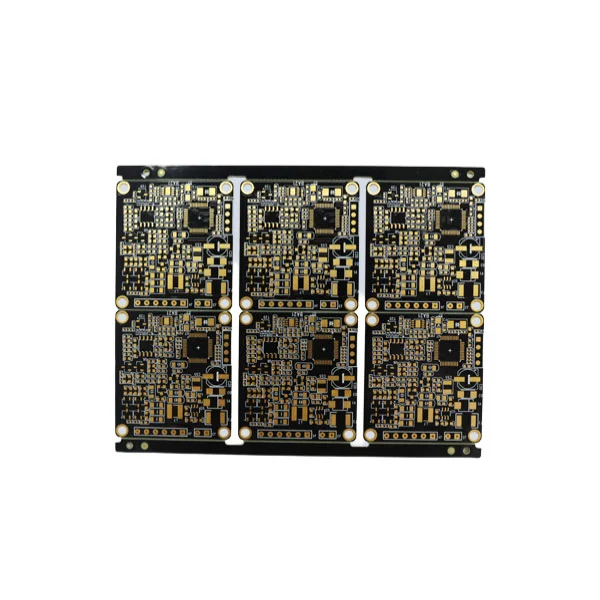

Більшість електронних інженерів і виробників намагаються збалансувати вартість, вогнестійкість і багатошарову сумісність при виборі підкладок для друкованих плат.FR4 PCB, основний скловолоконний епоксидний матеріал для друкованих плат із вогнезахисним класом UL94 V-0, ідеально вирішує такі больові точки.Технологія Фанвей, 12-річний професійний виробник EMS і PCB, постачає настроюваніFR4 PCBпокриває односторонні до 108-шарових дощок із повними сертифікатами ISO, IATF та медичними сертифікатами.
FR4 PCBстосується вогнестійкої друкованої плати класу 4, виготовленої зі скловолоконної тканини, просоченої вогнестійкою епоксидною смолою, що відповідає стандарту самозагасаючої безпеки UL94 V-0.Фанвей FR4 PCBпідтримує гнучке налаштування шарів, товщини, ваги міді та обробки поверхні, сумісності з технологією HDI blind/builed.Фанвейінтегрує дизайн друкованої плати, виготовлення, складання SMT і повне тестування, забезпечуючи єдине цілеFR4 PCBрішення від прототипу до масового виробництва для всіх електронних сегментів.
| Параметр Пункт | Специфічний стандартний діапазон |
| Максимальна кількість шарів | До 108 шарів |
| Товщина готової дошки | 0,2 мм – 10,0 мм |
| Максимальний розмір виробничої панелі | 610 мм * 1200 мм |
| Параметри товщини міді | 0,5 унцій ~ 12 унцій |
| Мінімальна ширина рядка/інтервал | 2.5mil / 2.5mil |
| Найменший розмір готового отвору | 0,1 мм |
| Максимальне співвідношення сторін | 25:1 |
| Допуск контролю імпедансу | ±10% |
| Доступна обробка поверхні | HASL(LF), ENIG, занурювальне олово/срібло, золотий палець, OSP, тверде золоте покриття |
| Додаткові класи матеріалів FR4 | TG150, TG170, безгалогенний FR4 |
| Відповідний високочастотний матеріал | Гібридна укладка Rogers, Arlon, Taconic |
Сертифікація UL94 V-0 забезпечує самозагасання плати після короткого замикання або високотемпературного нагрівання, що знижує ризик пожежі для автомобільного, медичного та силового електронного обладнання.
Підтримує одно-/дво-/багатошарові, HDI-сліпі та товсті мідні конструкції; сумісний із плитами товщиною від 0,4 мм до 3,2 мм для мініатюризації різних продуктів.
Низькі діелектричні втрати, чудова ізоляція та захист від вологи; тверда основа зі скловолокна стійка до вигинів і деформацій під час виробництва і тривалої експлуатації обладнання.
Стандартні, високотемпературні та безгалогенні варіанти FR4 є додатковими, що відповідають процесам безсвинцевого паяння та екологічним експортним нормам, таким як RoHS і REACH.
Збалансована вартість сировини порівняно з Роджерсом або керамічними підкладками;Фанвейоптимізує конструкцію стекування для використання FR4 для загальних областей сигналу та високочастотних матеріалів лише для радіочастот, щоб скоротити загальний бюджет проекту.
Технологія Фанвейволодіє більш ніж 12-річним досвідом виробництва електроніки, повним промисловим ланцюжком EMS від проектування друкованої плати до складання коробки:
1. Повне виробниче обладнання
Оснащений автоматичними лініями SMT, 3D X-Ray, AOI, SPI, хвильовою пайкою, станцією для переробки BGA та повнофункціональними тестовими машинами дляFR4 PCBогляд.
2. Сувора система сертифікації
Володіє ISO9001:2015, автомобільним стандартом IATF16949, сертифікацією медичного обладнання ISO13485, відповідністю виробництва UL, RoHS, REACH та IPC.
3. Повний цикл контролю якості
Безкоштовний передвиробничий аналіз DFM, перевірка вхідного матеріалу, повне сканування AOI/рентгенівського випромінювання в процесі роботи, електричні випробування готового літаючого зонда для зменшення частоти повторних робіт.
4. Гнучкий графік доставки
72-годинне швидке обслуговування прототипу, 5–7 днів масового виробництва, невеликі пробні партії та великі масові замовлення прийнятні.
5. Професійна команда досліджень і розробок та післяпродажного обслуговування
Інженери забезпечують безкоштовну оптимізацію макета; Технічна підтримка 24/7, гарантія 3 роки на якісну неякісну продукцію.
• Автомобільна електроніка: плати керування автомобілями, нові модулі живлення енергії, друковані плати датчиків (плати FR4, сертифіковані IATF)
• Медичні пристрої: обладнання для моніторингу, монтажні плати діагностичних приладів (ISO13485 без галогенів FR4)
• Побутова електроніка: ноутбуки, світлодіодне освітлення, панелі керування побутовою технікою
• Промислова автоматизація: ПЛК, датчики, друковані плати двигуна FR4
• Телекомунікації та 5G: допоміжні плати керування базовими станціями, гібридні радіочастотні плати FR4-Rogers
• Відновлювана енергія: сонячний контролер, друковані плати обладнання для зберігання енергії
1. 6-шаровий HDIFR4 PCBдля світлодіодного фотоелектричного обладнання, стабільна передача сигналу для освітлювальних приводних модулів
2. 8-шарова материнська плата ноутбука HDI FR4, матеріал з високим Tg, що адаптує тривале розсіювання тепла ноутбука
3. 14-шарова FR4 + гібридна друкована плата Rogers для комунікаційного радіочастотного обладнання, збалансована вартість і високочастотна продуктивність
4. Багатошарова шторка через промислову плату управління FR4, товста мідна конструкція для силових ланцюгів сильного струму
FR4 означає вогнестійкість класу 4, усі друковані плати Fanway FR4 пройшли сертифікацію самозагасаючої вогнестійкості UL94 V-0.
Так, TG150/TG170 і безгалогенні матеріали FR4 доступні для медичних і безсвинцевих виробничих проектів.
Фанвей підтримує 72-годинний швидкий оборот для малих партій прототипів, масове виробництво займає 5–7 робочих днів.
Так, ми пропонуємо універсальне рішення, включаючи виготовлення друкованих плат, зварювання SMT/DIP, функціональне тестування та збирання коробки.
UL, RoHS, REACH, ISO9001, IATF16949, ISO13485 перевірки та документи відповідності доступні.
Фанвей виробляє гібридні багатошарові плати, що поєднують FR4 і Rogers, щоб знизити загальну вартість матеріалів без втрати радіочастотних характеристик.
FR4 PCBзалишається найбільш економічно ефективним, універсальним вибором підкладки для майже всіх проектів з виробництва електроніки, інтегруючи вогнезахист, стабільну продуктивність і настроювану структуру. За підтримкиФанвей12-річний досвід виробництва друкованих плат і EMS, повністю автоматичні виробничі лінії та повні глобальні експортні сертифікати, ми можемо постачати стандартні та індивідуальніFR4 PCBпрототипи та масові замовлення для виробників автомобільної, медичної, телекомунікаційної та промислової електроніки. Якщо вам потрібні аркуші з технічними характеристиками, безкоштовна оцінка DFM і оптові заводські ціни, будь ласка, не соромтесязв'яжіться з нами. Наша професійна команда інженерів PCB розробить відповідний дизайнFR4 PCBрішення для стекування відповідно до робочого середовища вашого обладнання та вимог до електричних параметрів.
