Дошки друкованих контури (PCB) стали наріжним каменем у сучасній електроніці, особливо в додатках, де компактність, висока продуктивність та надійність є критичними. Від смартфонів та планшетів до аерокосмічної електроніки та медичних пристроїв, HDI PCB пропонують унікальні переваги перед звичайними друкованими платами.

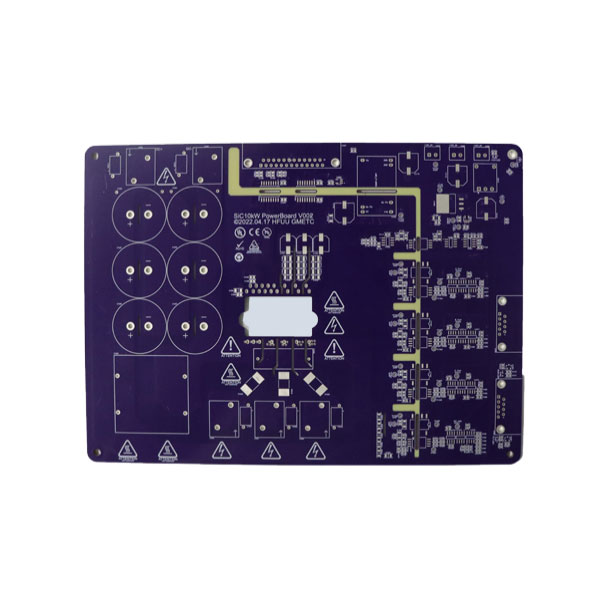

HDI PCB - це вдосконалені друковані плати, які мають більш високу щільність проводки на одиницю площі, ніж традиційні друковані композиції. На відміну від стандартних друкованих плат, які можуть мати просту технологію через отвір та більші сліди, HDI PCB використовують мікровії, сліпі вії та закопані ввії для створення високоефективних взаємозв'язків.
Основні характеристики, що відрізняють ПХБ HDI, включають:
Microvias: Надзвичайно невеликі вії, як правило, менше 150 мкм у діаметрі, які з'єднують різні шари, не займаючи надмірного місця.
Сліпий і закопаний віас: сліпа віас з'єднує зовнішні шари з внутрішніми шарами, в той час як похований Віас взаємозв’язав внутрішні шари, не досягаючи поверхні.
Висока щільність електропроводки: Більше взаємозв'язків на одиницю області дозволяє компактувати конструкції та кращу цілісність сигналу.
Шаблони тонкої лінії/простору: лінії, вузькі, як 3 милі, і відстань до 3 мил дозволяють більше варіантів маршрутизації в обмеженому просторі.
Ці функції дозволяють ПХБ HDI підтримувати високошвидкісну передачу сигналу та зменшувати паразитарні ефекти, що робить їх ідеальними для додатків, де продуктивність не може бути порушена.
Нижче наведено професійний підсумок технічних специфікацій HDI PCB для швидкого довідника:
| Параметр | Типове значення / діапазон | Опис |
|---|---|---|
| Матеріал субстрату | FR4, Rogers, PTFE | Визначає теплову продуктивність та цілісність сигналу |
| Шари | 4–20 шарів | Кількість шарів можна налаштувати на основі програми |
| Діаметр мікровій | 0,10–0,15 мм | Невеликий через зменшення використання простору та підтримку високої щільності |
| Через тип | Сліпий, похований, наскрізь | Ефективно підключає шари без збільшення розміру плати |
| Ширина лінії / відстань | 3–5 млн. | Тонка здатність до щільної маршрутизації |
| Товщина міді | 0,5–3 унції/футів² | Підтримує високе струм та термічне управління |
| Поверхнева обробка | Enig, hasl, osp | Забезпечує паяльність та довгострокову надійність |
| Товщина дошки дошки | 0,4–1,6 мм | Дозволяє більш тонкі конструкції для компактних пристроїв |
| Цілісність сигналу | Контрольований опір доступний | Критично важливі для високошвидкісних цифрових та РФ |
| Термічна продуктивність | TG 130–180 ° C, специфічний для HDI FR4 | Забезпечує стабільність при високому тепловому стресі |
Оскільки пристрої скорочуються в розмірах, але вимагають більш високої потужності обробки, потреба в розширених технологіях взаємозв'язку, як HDI, стає більш актуальною. Стандартні друковані композиції часто стикаються з обмеженням маршрутизації та цілісності сигналу, що робить їх менш придатними для пристроїв зі складною функціональністю. HDI PCB вирішують ці виклики кількома способами:
Підвищена продуктивність сигналу: коротші та більш прямі шляхи сигналу зменшують індуктивність та ємність, що мінімізує втрату сигналу та перехрестя.
Компактна конструкція: З більш високою щільністю проводки та мікровій, HDI PCB забезпечують менші пристрої, не жертвуючи функціональністю.
Поліпшення надійності: менше шарів маршрутизації та кращого теплового управління зменшують ризик відмови при високочастотних операціях.
Ефективність витрат на виробництво з великим обсягом: Незважаючи на початкові виробничі витрати, HDI PCB зменшують потребу в декількох друкованих компонентах в одному пристрої, спрощуючи збірку та знижуючи загальні витрати.
Підтримка вдосконалених компонентів: Технологія HDI є важливою для встановлення компонентів з високим вмістом підрахунку, таких як BGA (масив кульової сітки), CSP (пакет масштабів чіп) та інші ICS з точки зору.
Швидка еволюція смартфонів, носячих пристроїв, автомобільної електроніки та медичних інструментів зробила HDI PCB критичним вибором для виробників, які шукають продуктивності, без збільшення розміру пристрою.
Виробництво HDI PCB включає вдосконалені методи виготовлення, які потребують точного контролю над матеріалами, процесами та забезпеченням якості. Ключові кроки у виробництві HDI PCB включають:
Вибір матеріалу: Субстрати з високою термічною стійкістю та низькими діелектричними втратами вибираються на основі вимог до застосування. Поширені матеріали включають високо-Tg FR4, Rogers та PTFE ламінати.
Процес ламінування: множинні шари ламіновані з використанням високого тиску та температури для забезпечення ідеальної адгезії та електричної ізоляції.
Свердіння мікровій: лазерне буріння зазвичай використовується для мікровій, що дозволяє діаметром до 0,10 мм. Цей крок вимагає надзвичайної точності, щоб уникнути нерівності чи пошкоджень.
Мідне покриття: мідь електризована для заповнення віас і формування провідних шляхів. Товщина ретельно контролюється для підтримки потужності, що переносить струм.
Матерінг: Розширена фотолітографія визначає тонкі лінії/космічні шаблони, забезпечуючи точну та щільну маршрутизацію.
Обробка поверхні: Застосування Enig, OSP або HASL застосовуються для забезпечення пильності та довгострокової надійності.
Електричне тестування: Кожна дошка проходить суворі тестування на безперервність, опір та шорти, щоб гарантувати дотримання специфікацій проектування.
Поєднання цих процесів гарантує, що ПХБ HDI можуть надійно підтримувати високошвидкісні сигнали, компоненти високої щільності та вимогливі теплові умови.
Q1: Які додатки найбільше приносять користь від PCB HDI?
A1: PCB HDI ідеально підходить для високопродуктивних пристроїв, де обмеження простору та цілісність сигналу є критичними. Сюди входять смартфони, планшети, носіння електроніки, медичні пристрої, аерокосмічне обладнання, автомобільна електроніка та високошвидкісне обладнання для мереж. Їх здатність обробляти компоненти тонкої точки та складні взаємозв'язки робить їх вищими в таких сценаріях.
Q2: Як надійність PCB HDI порівнюється зі звичайними друкованими плат?
A2: ПХБ HDI забезпечують підвищену надійність завдяки коротшим шляхам взаємозв'язку, зменшеними втратами сигналу, кращими тепловими показниками та меншою кількістю паяльних точок у зборах високої щільності. Ці фактори знижують ризик електричної несправності, деградації сигналу та теплового напруження, що робить PCB HDI придатними для критичних місійних застосувань, де звичайні ПХБ можуть вийти з ладу.
ВФанат, Виробництво HDI PCB узгоджується зі стандартами провідних галузей та суворим контролем якості. Fanway спеціалізується на багатошарових PCB з високою щільністю, що поєднують продуктивність, довговічність та масштабованість як для прототипу, так і для масового виробництва. Ключові диференціатори фантів HDI PCB включають:
Налаштування: індивідуальний кількість шару, матеріал підкладки та специфікації ліній/простору для задоволення вимог, що стосуються проекту.
Вдосконалені можливості виготовлення: лазерно просвердлені мікровії, тонкозмінення та керовані варіанти імпедансу.
Швидкий поворот: спрощених виробничих процесів дозволяють швидко прототипувати та своєчасне доставку для важливих ринків проектів.
Забезпечення якості: кожна дошка проходить електричне випробування, оптичний огляд та функціональну перевірку для забезпечення нульового дефекту.
Технічна підтримка: Fanway надає комплексну технічну консультацію для оптимізації конструкцій для виробництва, продуктивності та економічної ефективності.
Для підприємств, які прагнуть інтегрувати високопродуктивні HDI PCB у свою продукцію, Fanway пропонує надійні рішення, які підтримують досконалість від прототипування до повномасштабного виробництва.
Зв’яжіться з намиСьогодні для вивчення індивідуальних рішень HDI PCB та підняття дизайну продуктів на наступний рівень.
