У сучасній промисловості електроніки попит на високопродуктивні та довговічні друковані дошки (ПХБ) швидко зростає.Важка мідна друкована платаS, також відомі як товсті мідні друковані композиції, стали кращим рішенням для галузей, які потребують високої потужності струму, вищого теплового управління та підвищення надійності в екстремальних умовах. Від автомобільних енергетичних систем до обладнання відновлюваної енергії ці ради відіграють вирішальну роль у сучасній електроніці.

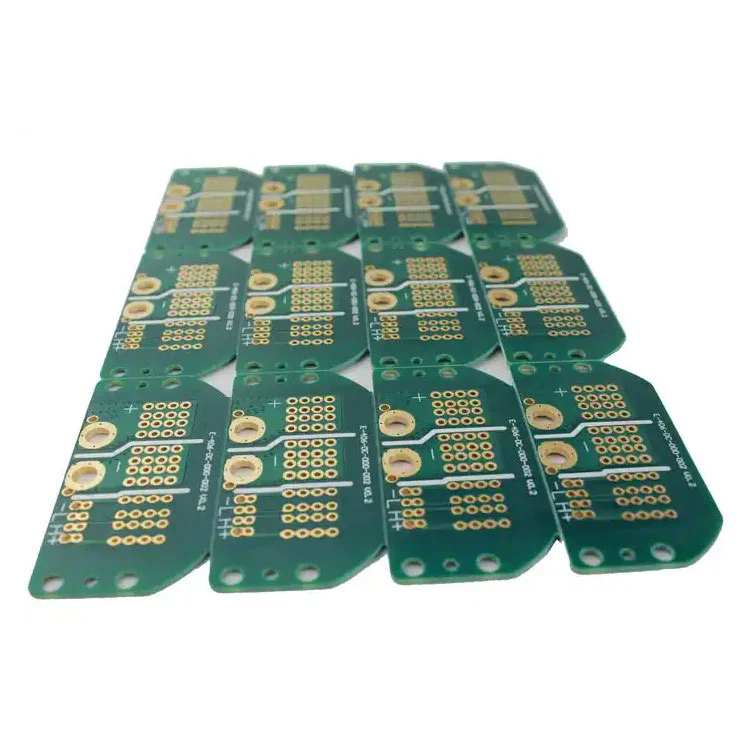

Важка мідна друкована плата - це тип друкованої плати, яка містить мідні провідники з товщиною від 3 унцій/футів до 20 унцій/футів² або більше. На відміну від стандартних друкованих плат, які, як правило, використовують мідні шари 1 унції/футів² або менше, важкі мідні друковані композиції розроблені для обробки значно вищих навантажень струму та витримують екстремальне теплове напруження.
Висока ємність, що переносить струм - товстіші мідні шари дозволяють друкованій плату обробляти більш високі струми без перегріву або пошкодження ланцюга.
Покращене термічне управління - важкі мідні друковані композиції більш ефективно розсіюють тепло, що робить їх ідеальними для застосувань, де щільність потужності висока.
Посилена механічна міцність - більш товсте мідне покриття додає жорсткість і довговічність, що дозволяє дошці витримати суворі робочі середовища.
Компактні можливості дизайну-Дизайнери можуть інтегрувати схеми з високим струмом та низькими струмами на одну дошку, зменшуючи загальний розмір та вагу.
Краща надійність-З зниженням ризику відмови від ланцюга при високих навантаженнях ці ради добре підходять для важливих місій застосувань.
Важкі мідні друковані композиції особливо життєво важливі для електроніки, автомобільних систем, промислового обладнання, рішень відновлюваної енергії та аерокосмічних технологій. Збільшуючи товщину міді, інженери можуть забезпечити ефективний потік струму та зменшити шанси на термічні збої, що робить ці дошки необхідними для сучасної електроніки.
Вибираючи важку мідну друковану плату, технічні характеристики відіграють ключову роль у визначенні продуктивності та придатності для вашої програми. Нижче наведена вичерпна таблиця, що підсумовує типові специфікації наших важких мідних друкованих комісій:
| Специфікація | Деталі |
|---|---|
| Товщина міді | 3 унції/футів² до 20 унцій/футів (настроюється) |
| Кількість шару | Від 1 до 32 шарів |
| Базовий матеріал | FR4, Роджерс, поліімід, металеве ядро |
| Товщина дошки | 0,8 мм до 6,0 мм |
| Поверхнева обробка | Hasl, одностайний, OSP, занурення срібла, Enepig |
| Маска для припою | Зелений, синій, червоний, чорний, білий |
| Мінімальна ширина слідів | 3 милі |
| Мінімальний інтервал | 3 милі |
| Теплопровідність | Високий, оптимізований для розсіювання тепла |
| Робоча температура | -55 ° C до +150 ° C |
| Заявки | Енергетична електроніка, автомобільна, аерокосмічна, промислова техніка, сонячні інвертори |
Вибираючи правильні технічні характеристики, інженери можуть оптимізувати друковану плату для високотемпільних, високотемпературних або високопоставлених середовищ. Наприклад, перетворювачі потужності та контролери електромобілів потребують дощок з товщиною міді вище 8 унцій, тоді як драйверам промислового двигуна може знадобитися ще більша потужність.
Процес виробництва важких мідних друкованих композицій значно відрізняється від стандартних друкованих плат через збільшення товщини міді. Спеціалізовані методи використовуються для забезпечення довговічності та точності.
Процес починається з вибору високоякісних ламінатів, таких як FR4 або металеві субстрати. Вибраний матеріал повинен витримувати екстремальне тепло та механічне напруження.
Стандартні друковані композиції використовують прості процеси травлення, але важкі мідні друковані композиції потребують диференціального травлення, щоб забезпечити точні форми провідника без підрізування. Це має вирішальне значення для підтримки цілісності товстих мідних слідів.
Технологія покриття використовується для накопичення товщини міді як на поверхні, так і в межах Віас. Покірування через отвір посилює потік струму між шарами і запобігає перегріву.
Множинні мідні шари ламіновані під високою температурою та тиском. Спеціалізовані системи смоли використовуються для запобігання розшарування та підтримки структурної цілісності.
Для захисту мідних слідів наносяться маски високотемпературних припою. Поверхневі оздоблення, такі як enig або Hasl, додаються для поліпшення носіння та резистентності до корозії.
Кожна дошка проходить електричне випробування, термічні тести на велосипед та перевірки надійності, щоб забезпечити, щоб вона відповідала суворим галузевим стандартам.
Цей висококонтрольований процес гарантує, що важкі мідні друковані композиції забезпечують виняткову продуктивність, довговічність та безпеку, що робить їх придатними для критичних місій.
Важкі мідні друковані композиції широко прийняті в галузі промисловості, де висока потужність, екстремальні температури та надійність мають вирішальне значення.
Ці дошки використовуються в інверторах, випрямлянках та перетворювачі потужності, ці дошки обробляють високі струми без шкоди.
Контролери електричних транспортних засобів, системи управління акумуляторами та світлодіодні фари покладаються на важкі мідні друковані композиції для теплової ефективності та довгострокової міцності.
Важкі мотори, робототехнічні системи та машини для автоматизації фабрики потребують ПХБ, які витримують постійні високі струми та температури.
Сонячні інвертори, вітрові турбіни та системи зберігання енергії залежать від важких мідних друкованих плат для ефективного управління коливаннями навантажень.
У критичних місіях надійність не підлягає обороту. Важкі мідні друковані композиції забезпечують стабільні показники в умовах екстремальних стресів.
Відповідь: Стандартна друкована плата зазвичай використовує товщину міді до 1 унції/футів², тоді як важка мідна друкована плата коливається від 3 унцій/футів² до 20 унцій/футів² або більше. Більш товста мідь дозволяє важким мідним друкованам переносити більш високі струми, покращувати розсіювання тепла та обробляти екстремальний механічний стрес, що робить їх ідеальними для застосувань з високою потужністю.
Відповідь: Товщина міді залежить від вашого поточного навантаження, робочої температури та обмежень проектування. Наприклад:
Програми нижче 3A можуть використовувати мідь 1 унції.
Заявки між 3A - 10A, як правило, потребують міді від 2 унцій до 4 унцій.
Системи високої потужності вище 10А часто вимагають 8 унцій або товстішої міді.
Консультування з досвідченим виробником друкованих плат, забезпечує оптимальну товщину міді для потреб вашого проекту.
В епоху, коли електроніка повинна бути більш потужною, надійною та ефективною, важкі мідні друковані композиції забезпечують неперевершені переваги. Вони забезпечують чудову поточну потужність, виняткове термічне управління та тривала довговічність у таких галузях, таких як автомобільна, відновлювана енергія, промислова автоматизація та аерокосмічна галузь.
ВФанат, ми спеціалізуємось на виробництві високоякісних важких мідних друкованих композицій, пристосованих до точних специфікацій проекту. Завдяки розширеним виробничим можливостям та суворому контролю якості, ми забезпечуємо оптимальні показники для ваших потужних додатків.
Якщо ви шукаєте довіреного партнера, щоб забезпечити довговічні, ефективні та економічно ефективні важкі рішення з мідною друком,Зв’яжіться з нами обговорити ваші вимоги.
