Що таке друкована плата для поверхневого монтажу та чому це важливо?

Що таке друкована плата для поверхневого монтажу?

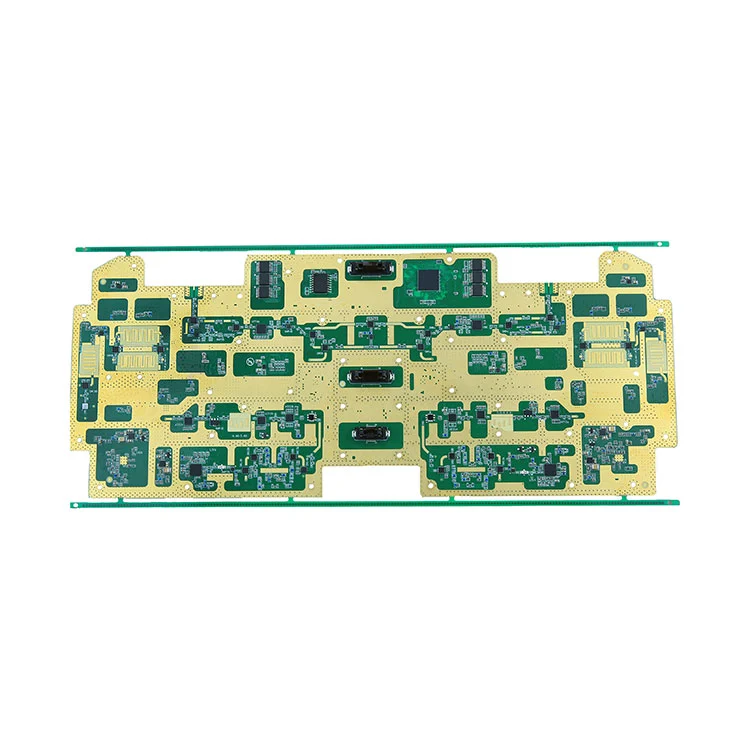

Збірка друкованої плати поверхневого кріплення відноситься до електронного процесу складання, коли компоненти монтуються безпосередньо на поверхню друкованої плати (PCB), а не вставляються через отвори. Цей процес базується на технології поверхневого монтажу (SMT) і пристроях поверхневого монтажу (SMD), які забезпечують більшу щільність компонентів і знижують витрати на виробництво. SMT став повсюдним в електронній промисловості завдяки своїй ефективності, масштабованості та перевагам продуктивності.

Чим технологія поверхневого монтажу відрізняється від технології наскрізного монтажу?

Основний контраст між технологією поверхневого монтажу (SMT) і технологією наскрізного отвору (THT) полягає в тому, як електричні компоненти прикріплені до друкованої плати:

Навіщо використовувати друковану плату для поверхневого монтажу?

• Вища щільність компонентів:SMT дозволяє використовувати більше деталей на менших платах.
• Знижена вартість виробництва:Автоматизація знижує трудовитрати та похибки повторюваності.
• Покращена електрична продуктивність:SMT зменшує довжину кабелю, покращуючи якість сигналу.
• Швидші виробничі цикли:Автоматизовані процеси підбору й розміщення та оплавлення прискорюють виробництво.
• Гнучкість дизайну:Обидві поверхні плати можна заповнити.

Які компоненти зазвичай використовуються в збірці друкованої плати для поверхневого монтажу?

SMT включає багато типів компонентів. Ось найпоширеніші з них:

Які основні етапи процесу збирання для поверхневого монтажу?

1. Трафаретний друк:Паяльна паста наноситься на контактні площадки друкованої плати за допомогою трафарету.
2. Виберіть і розмістіть:Машини точно розміщують SMD на паяльній пасті.
3. Пайка оплавленням:PCB проходить через піч оплавлення для розплавлення паяльної пасти.
4. Перевірка та контроль якості:AOI, рентгенівські та оптичні перевірки перевіряють точність складання.
5. Підсумкове тестування:Функціональні тести підтверджують продуктивність.

Як справлятися зі звичайними складними проблемами?

Збірка SMT може зіткнутися з кількома проблемами, такими як надгробки, паяні мости та відкриті ланцюги. Передові практики включають:

• Оптимізація компонування друкованої плати:Правильна конструкція колодок і відстань для зменшення проблем з паянням.
• Налаштувати профіль Reflow:Спеціальні температурні профілі для стабільних паяних з’єднань.
• Використовуйте високоякісні матеріали:Надійна паяльна паста та компоненти покращують консистенцію.
• Виконайте надійну перевірку якості:Використовуйте AOI, рентген та ІКТ, щоб виявити дефекти на ранній стадії.

Які матеріали потрібні для SMT?

Як забезпечити якість і надійність збірки поверхневого монтажу?

Високоякісна збірка для поверхневого монтажу вимагає ретельного тестування та перевірки. Основні методи включають:

• Автоматизована оптична перевірка (AOI):Виявляє відсутні компоненти, полярність і проблеми з паянням.
• Рентгенівський огляд:Виявляє приховані дефекти паяного з'єднання.
• Тестування в схемі (ICT):Тестує електричні характеристики на рівні компонентів.
• Функціональне тестування:Перевіряє роботу повної схеми в реальних умовах.

Комбінована перевірка якості гарантує, що друковані плати відповідають стандартам продуктивності та надійності, які очікуються в сучасній електроніці.

Які майбутні тенденції в збірці друкованих плат для поверхневого монтажу?

Кілька ключових тенденцій формують майбутнє ЗПТ:

• Мініатюризація:Менші форм-фактори та компоненти мікро-SMD.
• Розширена автоматизація:Вибір і розміщення, керований штучним інтелектом, і зворотний зв’язок процесу в реальному часі.
• 3D-друкована електроніка:Адитивне виробництво інтегрується з SMT.
• Розумний огляд:Машинне навчання покращує виявлення дефектів.

Ці тенденції гарантують, що збірка друкованих плат для поверхневого монтажу продовжує розвиватися, підвищуючи продуктивність і скорочуючи виробничі цикли.

Часті запитання

Що таке друкована плата для поверхневого монтажу?

Збірка друкованої плати поверхневого монтажу означає процес встановлення електронних компонентів безпосередньо на поверхню друкованої плати за допомогою процесів SMT. Завдяки своїй ефективності та перевагам мініатюризації він замінює традиційну збірку через отвір у більшості сучасної електроніки.

Як технологія поверхневого монтажу покращує продуктивність?

SMT покращує продуктивність за рахунок зменшення довжини проводу, що знижує індуктивність і опір. Це покращує цілісність сигналу та дозволяє платам працювати на вищих частотах із меншим шумом.

Які галузі найбільше виграють від монтажу поверхневого монтажу?

Такі галузі, як споживча електроніка, автомобілебудування, виробництво медичних приладів, аерокосмічна промисловість і телекомунікації, значною мірою покладаються на SMT через потребу в компактних, надійних і високопродуктивних електронних вузлах.

Які проблеми виникають під час монтажу поверхневого монтажу?

Складнощі включають керування дуже маленькими компонентами, забезпечення точного нанесення паяльної пасти та уникнення таких дефектів, як надгробки або паяні мости. Для пом’якшення цих проблем необхідні вдосконалені системи контролю та інспекції процесів.

Чому контроль якості є вирішальним у ЗПТ?

Контроль якості забезпечує надійність і функціональність готової продукції. З компонентами високої щільності та автоматизованим складанням дефекти можуть швидко призвести до збоїв у польових умовах. Такі процеси, як AOI та рентгенологічне обстеження, виявляють проблеми перед остаточним тестуванням.
