Чому професійна збірка PCB має вирішальне значення для успіху виробництва електроніки?

Найпопулярніші заголовки новин: Тенденція в складі PCB

Залишаючись поінформованими про останні тенденції вЗбірка PCBМоже допомогти виробникам адаптуватися та інновацій. Ось кілька найбільш пошукових - для заголовків новин, які відображають поточні потреби в галузі:

Ці заголовки підкреслюють фокус галузі на точність, ефективність, стійкість та пристосованість до нових технологій, показуючи, що професійна збірка PCB - це набагато більше, ніж просто складання компонентів.

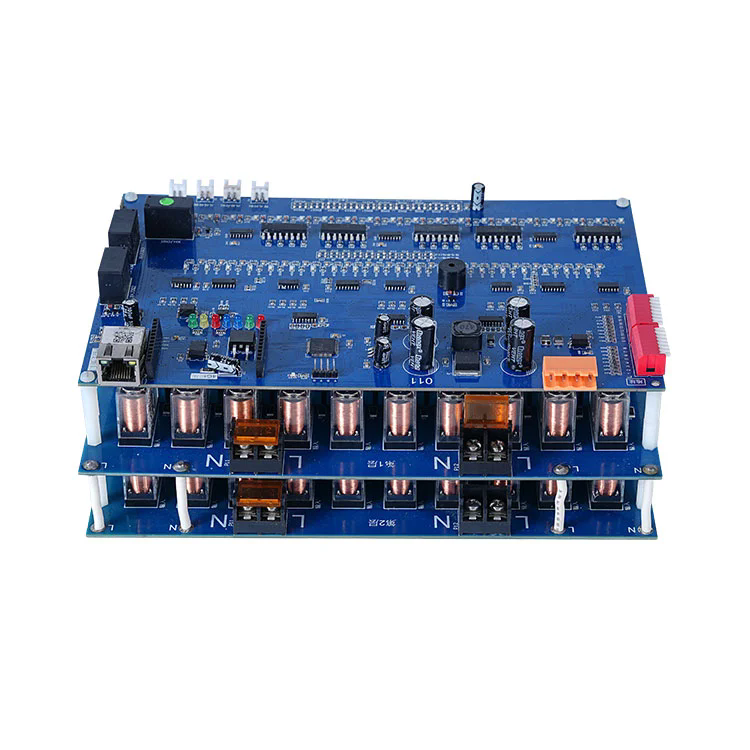

Що таке збірка PCB?

Збірка PCB, часто скорочується як PCBA, - це процес монтажу електронних компонентів на друковану плату для створення функціонального електронного пристрою. Сама друкована плата - це плоска плата, виготовлена з непровідного матеріалу, такого як склопласти, з провідними шляхами (слідами), протвореними на його поверхню. Ці сліди з'єднують різні компоненти, що дозволяє електричному струму текти та дозволити пристрою виконувати свої передбачувані функції.

Процес складання друкованої плати слідує за виробництвом горячої друкованої плати (відомої як виготовлення друкованої плати) і включає кілька ключових кроків. Сюди входять застосування паяльної пасти, розміщення компонентів, пайка (або через хвильове пайки, або пайку з рефром), огляд та тестування. Кожен крок вимагає точності та уваги до деталей, щоб переконатися, що компоненти правильно розміщуються, надійно прикріплені та функціонують за призначенням.

Професійні послуги складання PCB використовують вдосконалене обладнання, наприклад, автоматизовані машини для вибору - і - розміщення, припасті для припою та автоматизовані системи оптичного огляду (AOI) для досягнення високого рівня точності та послідовності. Це особливо важливо, оскільки електронні пристрої стають все більш складними, з меншими компонентами та більшою щільністю компонентів.

Чому професійна збірка PCB має значення

Забезпечення точності та точності
Сучасні електронні пристрої часто містять крихітні компоненти, такі як деталі поверхні - кріплення (SMT) з розміром, виміряними в міліметрах або навіть мікрометрах. Ручна збірка цих компонентів - це не лише час - споживає, але й схильний до помилок, таких як неправильне розміщення або пошкодження компонентів. Професійна комбінація PCB використовує автоматизоване обладнання, яке може розміщувати компоненти з високою точністю, гарантуючи, що кожна частина розташована саме там, де вона повинна бути. Ця точність є критичною для підтримки цілісності електричних з'єднань та забезпечення належного функції пристрою.
Дотримання стандартів якості та надійності
Електронні пристрої використовуються в широкому спектрі застосувань, від побутової електроніки до медичного обладнання та аерокосмічних систем. У багатьох із цих додатків надійність є першорядною. Погано зібрана друкована плата може призвести до збоїв пристроїв, що може мати серйозні наслідки, такі як фінансові втрати, пошкодження репутації або навіть ризики безпеки. Професійні постачальники складання PCB дотримуються суворих стандартів контролю якості, таких як ISO 9001, IPC - A - 610 (галузевий стандарт для прийнятності складання PCB) та ISO 13485 (для виробництва медичних пристроїв). Ці стандарти гарантують, що процес складання є послідовним, а кінцевий продукт відповідає суворим вимогам якості та надійності.
Оптимізація витрат та ефективності
Хоча деякі виробники можуть враховувати в складі PCB House, щоб заощадити витрати, професійні послуги часто пропонують кращі витрати - ефективність у довгостроковій перспективі. Професійні Асамблери мають досвід, обладнання та економію масштабу для впорядкування процесу складання, зменшення відходів та мінімізації ризику помилок, які можуть призвести до дорогої переробки. Крім того, вони можуть отримати компоненти за конкурентними цінами, завдяки встановленим відносинам з постачальниками. Це дозволяє виробникам зосередитись на своїх основних компетенціях, таких як дизайн та маркетинг продуктів, залишаючи експерти складне та спеціалізоване завдання складання PCB.
Адаптація до технологічного прогресу

Індустрія електроніки постійно розвивається, з новими технологіями та типами компонентів регулярно виникають. Професійні постачальники асамблеї PCB інвестують у дослідження та розробки, щоб залишатись на дату з цими досягненнями. Вони мають знання та обладнання для обробки нових технологій, таких як 3D -упаковка ІС, гнучкі друковані композиції та високі компоненти частоти, які потребують спеціалізованих методів складання. Співпрацюючи з професійним асемблером, виробники можуть гарантувати, що їх продукція будується за допомогою останніх методів складання, зберігаючи їх конкурентоспроможними на ринку.

Як працює професійна збірка PCB

Застосування припою

Перший крок у складі друкованої плати - це застосування вставки для паянок на друковану плату. Пайка - це суміш крихітних частинок припою та потоку, що допомагає очистити металеві поверхні та сприяти пайці. Паста застосовується за допомогою трафарету, який відповідає дизайну друкованої плати, гарантуючи, що вона буде відкладена лише на колодках, де будуть розміщені компоненти. Автоматизовані принтери для припою використовують точний тиск і швидкість, щоб забезпечити рівне застосування пасти, що є критично важливим для забезпечення хороших з'єднань припою.
Розміщення компонентів
Після нанесення паяльної пасти компоненти розміщуються на друковану плату. Зазвичай це робиться за допомогою автоматизованих машин для вибору - і - розміщення, які можуть обробляти широкий спектр розмірів та типів компонентів, від великих компонентів отвору до крихітних частин SMT. Машини використовують системи зору для ідентифікації компонентів та гарантують, що вони розміщуються у правильному положенні з високою точністю. Для виробництва високого обсягу в лінійці можна використовувати кілька машин для збільшення пропускної здатності.
Пайка
Після того, як компоненти розміщуються, друкована плата паяка для закріплення компонентів на місці. Існує два основних типів паяльних пайок, що використовуються в складі друкованої плати: пайка з рефлоузуванням та хвильова паяльна пайка. Паропудрування, що рухається, зазвичай використовується для компонентів SMT. ПХБ передається через духовку, де температура поступово збільшується, щоб розплавити пасту для припою, яка потім затверджується, коли друкована плата охолоджується, утворюючи міцні стики припою. Хвильова пайка зазвичай використовується для компонентів через отвір. ПХБ передається через хвилю розплавленого припою, який заповнює отвори і утворює паяльні стики на нижній частині дошки.
Перевірка та тестування

Після пайки, друкована плата перевіряється, щоб переконатися, що компоненти правильно розміщуються, а стики припою мають високу якість. Системи автоматизованої оптичної перевірки (AOI) використовують камери та програмне забезпечення для обробки зображень для виявлення дефектів, таких як відсутні компоненти, неправильне розміщення та мости припою. Для більш складних друкованих плат, для перевірки суглобів припая під компонентами, які не видно неозброєним оком, можна використовувати для перевірки суглобів припая під компонентами, таких як масиви кульових сітки (BGAS).

Тестування також є важливою частиною процесу. Функціональне тестування передбачає збільшення друкованої плати, щоб переконатися, що він виконує свої передбачувані функції. У тестуванні ланцюга (ІКТ) перевіряє електричні характеристики окремих компонентів та з'єднань, допомагаючи визначити несправності, такі як короткі ланцюги або відкриті схеми.

Наші технічні характеристики PCB

Ми пропонуємо комплексний асортимент послуг збору плати для задоволення різноманітних потреб наших клієнтів. Ось ключові специфікації наших професійних рішень для складання PCB:

Параметр	Стандартний склад SMT	Змішана технологія (SMT + через - отвір)	Висока - точність складання
Діапазон розмірів компонентів	01005 (0,4 мм х 0,2 мм) до 50 мм х 50 мм	01005 до великих компонентів отвору (довжиною до 100 мм)	008004 (0,2 мм х 0,1 мм) до 30 мм х 30 мм
Діапазон розмірів друкованої плати	50 мм х 50 мм до 500 мм х 500 мм	50 мм х 50 мм до 600 мм х 600 мм	30 мм х 30 мм до 400 мм х 400 мм
Максимальна щільність компонентів	2000 компоненти на квадратний метр	1500 компонентів на квадратний метр	3000 компонентів на квадратний метр
Пайка технологія	Паяка	Залишив пайка + хвильова пайка	Вдосконалена пайка з атмосферою азоту
Методи огляду	AOI, Ручний візуальний огляд	AOI, Р. - промінь інспекції (для BGAS), ручна перевірка	AOI, 3D AOI, рентгенівська перевірка, автоматизоване конформне огляд покриття
Час повороту	Стандарт: 5 - 7 днів; Експрес: 2 - 3 дні	Стандарт: 7 - 10 днів; Експрес: 3 - 5 днів	Стандарт: 10 - 14 днів; Експрес: 5 - 7 днів
Сертифікати	ISO 9001, IPC - A - 610 клас 2	ISO 9001, IPC - A - 610 клас 2 і 3, ISO 13485 (необов’язково)	ISO 9001, IPC - A - 610 клас 3, AS9100 (для аерокосмічного простору)
Максимальний обсяг виробництва	100 000+ одиниць на місяць	50 000+ одиниць на місяць	30 000+ одиниць на місяць

Усі наші процеси складання PCB підлягають суворому контролю якості, і ми використовуємо лише високі - якісні матеріали та компоненти, щоб забезпечити надійність та продуктивність кінцевого продукту. Ми також пропонуємо спеціальні рішення для складання для задоволення конкретних вимог клієнтів.

Поширені запитання: Поширені питання щодо складання PCB

З: Яка різниця між виготовленням друкованої плати та складанням друкованої плати?
Відповідь: Виготовлення друкованої плати - це процес виготовлення голій друкованій платі, яка передбачає створення підкладки, травмування провідних слідів, свердління отворів та застосування поверхневих оздоблень. З іншого боку, складання PCB - це процес кріплення електронних компонентів на виготовленій друкованій плату для створення функціонального ланцюга. Коротше кажучи, виготовлення виробляє "порожню" дошку, а збірка додає компоненти, щоб змусити його працювати.
З: Як вибрати правильний постачальник послуг збору плати?

Відповідь: Вибираючи постачальника послуг збору плати, розглянемо наступні фактори: їх досвід та досвід роботи з вашим конкретним типом друкованої плати та компонентів; їх процеси контролю якості та сертифікати (наприклад, IPC - A - 610); їх виробнича потужність та час повороту для дотримання ваших термінів; Їх здатність джерела компонентів за конкурентними цінами та забезпечувати їх якість; та їх підтримка клієнтів та спілкування, включаючи регулярні оновлення процесу складання. Також гарна ідея попросити зразки своєї роботи для оцінки якості з перших вуст.

Професійна збірка PCB - це наріжний камінь успішного виробництва електроніки, гарантуючи, що ваша продукція є надійною, ефективною та конкурентоспроможною на ринку. ВShenzhen Fanway Technology Co., Ltd.Ми спеціалізуємося на наданні високих - якісних послуг збору друкованих плат, пристосованих для задоволення унікальних потреб наших клієнтів. З державним обладнанням - арт -обладнання, командою досвідчених професіоналів та прихильністю до якості ми присвячені наданні виняткових результатів.

Зв’яжіться з намиСьогодні, щоб дізнатися більше про наші послуги збору плати та про те, як ми можемо допомогти втілити ваші електронні продукти в життя.
