Гнучкі друковані дошки (ПХБ FPC) лежать в основі сьогоднішньої промисловості електроніки, що швидко розвивається. Оскільки пристрої стають меншими, легшими та потужнішими,FPC PCBТехнологія стала критичним рішенням для досягнення компактних конструкцій без шкоди для продуктивності. Збиваючись глибоко в специфікації матеріалів, параметрів продуктивності та вдосконалених методик виготовлення, ми надамо вам чітке розуміння їх переваг та допоможемо вам приймати обґрунтовані рішення для наступного проекту.

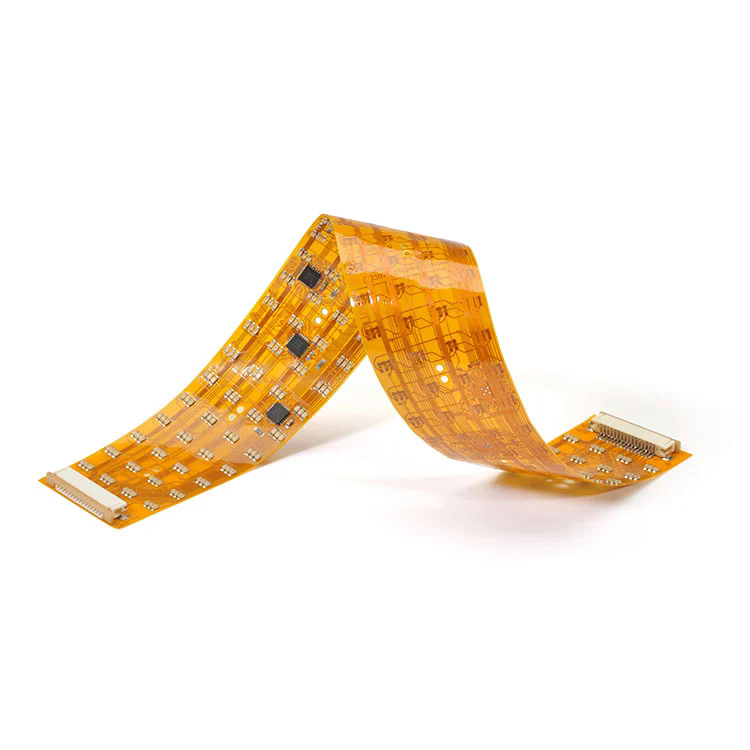

ПХБ FPC (гнучка друкована плата) - це дуже адаптований електронний взаємозв'язок, виготовлений з тонких гнучких матеріалів. На відміну від традиційних жорстких друкованих плат, FPC може згинатись, складати та скрутити, що дозволяє виробникам розробляти менші та легкі пристрої, без шкоди для електричних показників.
Структура зазвичай включає:
Базовий матеріал: поліімід (PI) або поліестер (ПЕТ) для гнучкості.
Провідний шар: мідна фольга для ефективної передачі струму.
Клейовий шар: забезпечує міцне з'єднання між міддю та субстратом.
Захисне накладання: забезпечує ізоляцію та механічний захист.
ПХБ FPC функціонує, як традиційна друкована плата, але пропонує механічну гнучкість. При інтегрованому в пристрої він може підключити різні електронні компоненти через динамічні або обмежені простори. Наприклад, у смартфонах PCB FPC підключає головну дошку до дисплея за допомогою механізмів шарнірів, зберігаючи стабільну передачу сигналу.
ПХБ FPC Fanway розроблені з точністю та надійністю. Нижче наведено огляд основних специфікацій:
| Параметр | Специфікація | Опис |
|---|---|---|
| Базовий матеріал | Поліімід / ПЕТ | Забезпечує довговічність та високу гнучкість |
| Товщина міді | 1 унція / 2 унції | Обробляє різні поточні потужності |
| Кількість шару | 1–6 шарів | Підтримує прості для складних конструкцій ланцюга |
| Поверхнева обробка | Enig / osp / hasl | Захищає мідь та покращує носійність |
| Хв. Ширина слідів | 0,05 мм | Дозволяє маршрутизацію ланцюга високої щільності |
| Хв. Розмір отвору | 0,1 мм | Підходить для програм Micro-Via |
| Температура експлуатації. | -40 ° C до +150 ° C | Надійно виконується в екстремальних умовах |
| Радіус згинання | До 1 мм | Ідеально підходить для динамічних сценаріїв вигину |
| Контроль імпедансів | ± 10% толерантність | Забезпечує стабільну цілісність сигналу |
Ці параметри роблять PCB FPC ідеальними для галузей, що вимагають мініатюризації, гнучкості та довговічності.
Унікальні переваги ПХБ FPC призвели до широкого прийняття в різних секторах:
Смартфони та планшети: компактні взаємозв'язки між дисплеями, батареями та процесорами.
Носимі пристрої: ультра тонкі FPC забезпечують безперебійну інтеграцію для годин, фітнес-трекерів та гарнітури VR.
Ноутбуки та ігрові консолі: гнучкі схеми високої щільності підвищують надійність сигналу в тісних корпусах.
ADAS & Infotainment: Гнучкі друковані композиції забезпечують стабільні з'єднання в обмежених місцях панелі приладів.
Системи світлодіодного освітлення: Посилений тепловідповідач підтримує високоефективне автомобільне освітлення.
Управління акумуляторами: FPC PCB витримують вібрацію та коливання температури в ЕВ.
Діагностичні пристрої візуалізації: гнучкі конструкції підтримують компактні медичні сканери.
Носимі монітори для здоров'я: Легкі та біосумісні схеми дозволяють сприятливого для пацієнтів конструкції.
Хірургічні інструменти: прилади з високою надійністю FPCS Power Precision у малоінвазивних операціях.
Робототехніка та автоматизація: Динамічна можливість згинання дозволяє інтегрувати в робототехнічні зброю.
Аерокосмічні інструменти: Екстремальна температура опору забезпечує довгострокову надійність.
5G та IoT Solutions: Швидкісна передача сигналу підтримує мережі наступного покоління.
ПХБ FPC надають кілька переваг, які роблять їх незамінними в розширеній електроніці:
Замінивши об'ємні джгути проводки, FPC значно зменшують загальний розмір пристрою та вагу.
Вони згинаються, складають і скручують, не втрачаючи продуктивності, що дозволяє компактними макетами у складних зборах.
Маючи менші точки взаємозв'язку та паяні суглоби, FPC мінімізують ризики відмови та покращують довговічність.
Розроблені для витримки екстремальних екологічних умов, вони ідеально підходять для автомобільних, аерокосмічних та промислових застосувань.
Контрольований імпеданс забезпечує ефективну, стабільну та надійну високочастотну продуктивність сигналу.
Виробництво високоякісних ПХБ FPC передбачає передові технології:
Лазерне буріння: досягає ультрафінних мікровіасів для взаємозв'язків високої щільності.
Автоматична оптична перевірка (AOI): забезпечує без дефекту виробництва та послідовну якість.
Процеси електрики: посилює мідну адгезію та довговічність.
Застосування Coverlay & Overlay: забезпечує додатковий захист від механічного напруження.
Тестування на контроль імпедансу: гарантує стабільну продуктивність сигналу для високошвидкісних схем.
A: Основна відмінність полягає в гнучкості. Жорсткі друковані композиції фіксуються і використовуються в статичних зборах, тоді як ПХБ FPC можуть згинатись, складати та крутиться без пошкоджень, що робить їх придатними для динамічних або компактних середовищ, таких як смартфони, носіння та автомобільні інформаційні панелі.
Відповідь: Якісні ПХБ FPC, такі як виготовлені Fanway, розроблені для витримки екстремальних умов. З робочою температурою коливається від -40 ° C до +150 ° C та підвищену стійкість до вібрації, вони можуть надійно виконувати більше 10 років у вимогливих програмах, таких як автомобільна електроніка та аерокосмічні прилади.
З десятиліттями знань у виробництві гнучких ланцюгів,ФанатЗабезпечує високоточні, надійні та налаштовані рішення PCB FPC. Наші передові виробничі потужності, суворий контроль якості та інноваційна інженерія дозволяють нам забезпечити продукцію, що відповідає розвитком потреб промислових галузей у всьому світі.
Незалежно від того, чи потрібен вам одношаровий прототип або багатошарове гнучке рішення для високочастотних додатків, Fanway гарантує, що кожна плата кола буде оптимізована для продуктивності, надійності та економічної ефективності.
Якщо ви хочете інтегрувати рішення FPC PCB у свої продукти,Зв’яжіться з намиСьогодні для обговорення ваших вимог проекту. Наша інженерна команда готова допомогти вам досягти конструкцій нового покоління за допомогою передових технологій.
