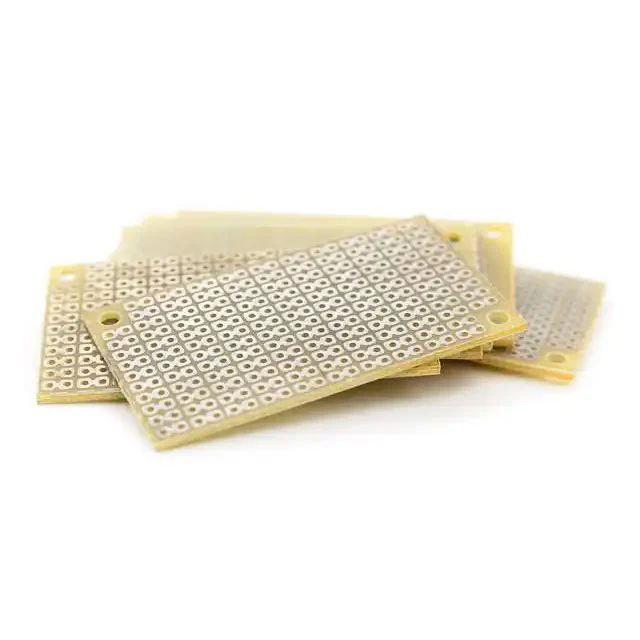

Керамічні друковані плати(друковані плати) швидко набирають популярності в галузях промисловості, які вимагають високих теплових характеристик, надійності та мініатюрності. На відміну від традиційних плат FR4, керамічні друковані плати використовують керамічні матеріали як підкладку, що забезпечує чудове розсіювання тепла, механічну міцність та електричну ізоляцію.
Керамічні друковані плати — це спеціальні друковані плати, які використовують керамічні матеріали — зазвичай оксид алюмінію (Al₂O3), нітрид алюмінію (AlN) або оксид берилію (BeO) — як базову підкладку. Ці матеріали вибрано через їх виняткову теплопровідність, електроізоляцію та стабільність за умов високих температур.
Основні характеристики та параметри керамічних друкованих плат:
| Параметр | Типовий діапазон / Специфікація | опис |
|---|---|---|
| Матеріал підкладки | Al₂o₃, AlN, BEAO Beo | Визначає теплопровідність і електроізоляційні властивості |
| Теплопровідність | 20–200 Вт/м·К | Ефективне розсіювання тепла для компонентів високої потужності |
| Діелектрична проникність (εr) | 8-9 (al ₂Oo), 8,5-9 (ALN) | Забезпечує цілісність сигналу у високочастотних додатках |
| Коефіцієнт теплового розширення (CTE) | 6–7 ppm/°C | Зменшує напругу між друкованою платою та встановленими компонентами |
| Максимальна робоча температура | 450–1000°C | Підтримує роботу при високих температурах без руйнування основи |
| Товщина | 0,2–3,0 мм | Підтримує як тонкі, так і жорсткі конструкції |
| Мідний шар | 35–105 мкм | Забезпечує достатню пропускну здатність по струму |
| Оздоблення поверхні | Золото, нікель, олово, срібло | Забезпечує надійність пайки та довговічність |
Керамічні друковані плати часто класифікують наПряма скріплена мідь (DBC), Активна пайка металу (AMB), іТехнологія товстої плівкидошки. Кожен тип задовольняє конкретні потреби, від сильнострумових силових модулів до мікроелектронних пристроїв, пропонуючи унікальні переваги в терморегулюванні та механічній міцності.
Чудове розсіювання тепла:
Потужні світлодіоди, радіочастотні модулі та силова електроніка виділяють значну кількість тепла. Керамічні друковані плати забезпечують ефективні теплові канали, запобігаючи перегріву, покращуючи довговічність і зберігаючи стабільну продуктивність в умовах високого навантаження. Керамічні друковані плати на основі нітриду алюмінію, наприклад, можуть перевищувати рівні теплопровідності 200 Вт/м·K, що значно перевищує стандартні плати FR4 (~0,3 Вт/м·K).
Стабільність високої частоти:
Керамічні підкладки демонструють низькі діелектричні втрати, що забезпечує мінімальне загасання сигналу у високочастотних ланцюгах. Це робить їх ідеальними для радіочастотних програм, модулів 5G і пристроїв супутникового зв’язку.
Механічна та хімічна стабільність:
Кераміка стійка до корозії, вологи та термічного удару, що має вирішальне значення в автомобільному, аерокосмічному та промисловому середовищах, де друковані плати піддаються впливу суворих умов.
Мініатюризація та проекти високої щільності:
З появою компактних електронних пристроїв керамічні друковані плати дозволяють щільніше розміщувати компоненти без шкоди для розподілу тепла. Їхня структурна жорсткість підтримує важкі компоненти або компоненти високої щільності.
Довгострокова надійність:
Керамічні друковані плати зберігають продуктивність протягом тривалих періодів навіть за високих температур і механічних навантажень, зменшуючи потребу в частій заміні або збоях системи.
Керамічні друковані плати є невід’ємною частиною секторів, які вимагають як високих теплових характеристик, так і точного виробництва. Основні програми включають:
Світлодіодне освітлення:Високопотужні світлодіоди виграють від чудового розсіювання тепла керамічних друкованих плат, підвищуючи яскравість і термін служби.
Силова електроніка:Інвертори, перетворювачі та драйвери двигунів покладаються на керамічні друковані плати DBC для керування струмом і теплом.
Автомобільна промисловість:Електромобілі та гібридні системи використовують керамічні друковані плати в модулях керування батареєю та трансмісією.
Телекомунікації:Радіочастотні пристрої та пристрої 5G вимагають стабільної передачі сигналу на високих частотах, що досягається за допомогою керамічних підкладок із низькими втратами.
Медичні прилади:Високонадійні схеми для систем візуалізації, лазерів і діагностики використовують керамічні друковані плати для забезпечення точної роботи за високих температур.
Нові тенденції:
Інтеграція з гнучкою електронікою:Поєднання керамічних друкованих плат із гнучкими підкладками дозволяє створювати гібридні конструкції для переносних пристроїв і компактної робототехніки.
Розширене управління температурою:Інновації, такі як вбудовані теплові трубки або мікроканальне охолодження, впроваджуються разом із керамічними друкованими платами для подальшого підвищення продуктивності.
Мініатюризація модулів високої потужності:Керамічні підкладки підтримують з’єднання високої щільності в малих форм-факторах, що дозволяє створювати споживчу електроніку та промислове обладнання нового покоління.
Зелене виробництво:Екологічно чисті технології виробництва керамічних друкованих плат набирають обертів, зменшуючи вплив на навколишнє середовище, зберігаючи високу продуктивність.
Q1: Які переваги використання керамічних друкованих плат над друкованими платами з металевим сердечником?
A1:Керамічні друковані плати забезпечують чудову теплопровідність, менші діелектричні втрати, вищу термостійкість і більшу механічну стабільність порівняно з друкованими платами з металевим сердечником. У той час як металеві сердечники чудово розподіляють тепло, кераміка забезпечує точне керування температурою в локальних гарячих точках і одночасно підтримує електричну ізоляцію.
Q2: Як товщина керамічної друкованої плати впливає на її продуктивність?
A2:Товстіші керамічні підкладки підвищують механічну міцність і забезпечують більшу потужність струму, але можуть трохи зменшити ефективність розсіювання тепла на одиницю товщини. Вибір оптимальної товщини врівноважує жорсткість, теплові характеристики та можливість виробництва для передбачуваного застосування.
Q3: Чи можна використовувати керамічні друковані плати у високочастотних програмах?
A3:Так, керамічні друковані плати мають низькі діелектричні втрати та стабільну діелектричну проникність, що робить їх ідеальними для радіочастотних схем, модулів 5G і мікрохвильових програм, де цілісність сигналу є критичною.
Питання 4: Керамічні друковані плати дорожчі за традиційні плати FR4?
A4:Так, керамічні друковані плати зазвичай мають вищі початкові витрати через складність матеріалів і обробки. Однак довгострокова надійність, термічна ефективність і низька кількість відмов часто виправдовують інвестиції, особливо в потужних або високочастотних додатках.
Q5: Які відмінності між DBC, AMB і товстоплівковими керамічними друкованими платами?
A5:Плати DBC містять мідь, безпосередньо з’єднану з керамікою, що забезпечує чудову теплопровідність для силових пристроїв. На платах AMB використовується технологія пайки для міцного теплового та електричного з’єднання. Товстоплівкові керамічні друковані плати покладаються на друковані провідні пасти, які підходять для компактних багатошарових схем.
Фанвейспеціалізується на високоефективних керамічних друкованих платах, призначених для передової електроніки. Компанія поєднує керамічні матеріали преміум-класу з точними виробничими процесами для забезпечення чудового управління теплом, стабільності сигналу та механічної надійності. Пропонуючи повний спектр керамічних друкованих плат, включаючи варіанти DBC, AMB і товсту плівку, Fanway задовольняє різноманітні потреби галузей, починаючи від світлодіодного освітлення та закінчуючи автомобільною електронікою.
Завдяки десятиліттям досвіду та наголосу на якості Fanway гарантує, що кожна плата відповідає міжнародним стандартам, підтримуючи клієнтів у досягненні оптимізованих теплових характеристик, збільшеного терміну служби пристрою та проектних рішень з високою щільністю. Для запитів, технічної підтримки або індивідуальних рішень для керамічних друкованих плат,зв'яжіться з намисьогодні, щоб ознайомитися з інноваційними пропозиціями Fanway і вдосконалити ваші електронні конструкції.
