Що таке друкована плата і чому це важливо
Як вибрати правильну друковану плату: FR4 проти Rigid-Flex
Глибоке занурення: параметри та застосування друкованої плати FR4
Глибоке занурення: параметри та застосування жорсткої гнучкої друкованої плати
Поширені запитання про друковану плату (PCB)
Чому варто обрати нас (Fanyway) і зв’язатися з нами
Друкована плата (PCB)є основою практично всіх електронних пристроїв — від споживчих гаджетів до промислових систем керування. Плата забезпечує механічну підтримку та електричне з’єднання між електронними компонентами. У сучасному світі, який орієнтований на електроніку, дизайн, матеріал і якість виготовлення друкованої плати мають вирішальне значення для продуктивності, надійності та вартості.
Вони забезпечують компактний, повторюваний, надійний спосіб з’єднання компонентів.
Вони забезпечують цілісність сигналу, розподіл електроенергії та управління температурою.
З такими тенденціями, як мініатюризація, 5G, штучний інтелект та Інтернет речей, передові друковані плати (наприклад, HDI, жорсткі гнучкі) стають центральними для інновацій.
Очікується, що до 2032 року глобальний ринок друкованих плат досягне ~117,53 мільярдів доларів США, що відображає високий попит.
Вибираючи друковану плату, ви зазвичай стикаєтеся з рішенням міжFR4 (жорстка)іRigid-Flex (гібрид жорсткого + гнучкого). Вибір залежить від механічних, електричних і конструктивних обмежень вашого продукту. Нижче наведено запитання «як / чому / що», які допоможуть вам вирішити:
| Розгляд | Ключове питання | Типове керівництво |
|---|---|---|
| Механічна напруга та вигин | Скільки гнучкості чи згинання зазнає плата протягом свого життєвого циклу? | Використовуйте Rigid-Flex, якщо потрібно часте згинання або складання; FR4, якщо дошка залишається рівною. |
| Обмеження щодо простору та ваги | Чому вага чи компактність є критичними? | Rigid-Flex може зменшити потребу в роз’ємах і проводці між платами, заощадивши простір і вагу. |
| Вартість і дохід | Який ваш бюджет і очікуваний обсяг? | FR4 є простішим і економічно ефективнішим у великих обсягах; Rigid-Flex має більш високу складність процесу і вартість. |
| Цілісність сигналу та кількість шарів | Скільки шарів/наскільки щільні ваші сліди? | Обидва можуть підтримувати велику кількість шарів, але rigid-flex може допомогти з маршрутизацією в обмеженому просторі. |
| Теплова, вібраційна, надійність | Навіщо віддавати перевагу довговічності та надійності? | Rigid-Flex часто працює краще під ударами та вібрацією, але його потрібно ретельно розробляти. |
Тепер розглянемо два варіанти докладніше.

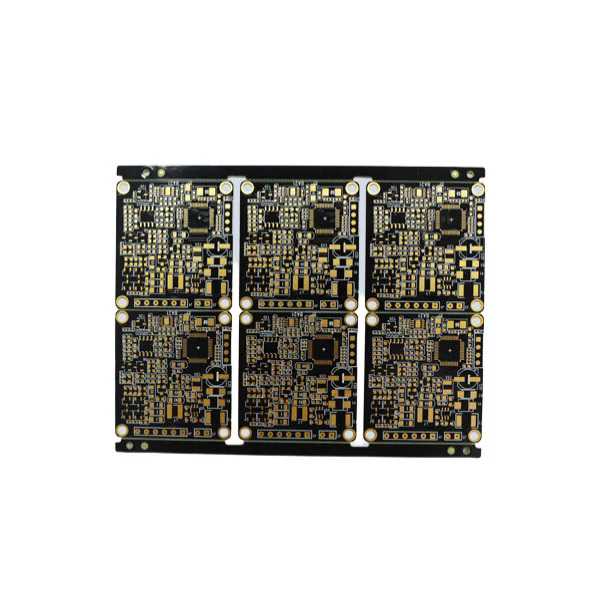

FR4 є найбільш часто використовуваною підкладкою для жорстких друкованих плат. «FR» означаєВогнезахисний, а «4» — оцінка матеріалу. Він складається з тканини зі скловолокна зі сполучною речовиною з епоксидної смоли.
Нижче наведена типова таблицяFR4 PCBпараметри (ці цифри можуть відрізнятися залежно від постачальника та класу Tg):
| Параметр | Типове значення/діапазон | Примітки / Важливість |
|---|---|---|
| Діелектрична проникність (Dk) | 3,8 – 4,8 (на 1 МГц) | Впливає на контроль імпедансу та затримку сигналу. |
| Коефіцієнт дисипації (Df) | ~0,009 (на 1 МГц) | Тангенс втрат: втрати сигналу на високій частоті. |
| Електрична міцність | 800 – 1800 В/міл | Міцність діелектричного пробою. |
| Tg (Температура склування) | 130 °C, 140 °C, 150 °C, 170 °C | Вища Tg забезпечує кращу термічну надійність. |
| Товщина дошки | 0,4 мм – 3,2 мм (загальний) | Залежить від механічних обмежень/підгонки. |
| Товщина міді | 1 унція (≈35 мкм), 2 унції, 3 унції, 4 унції | Більш важка мідь для шляхів з більшим струмом. |
| Мінімальний контур/інтервал | ~4 mil (0,1 мм) або краще | Залежить від можливостей виробництва. |
| Оздоблення поверхні | ENIG, HASL, OSP, Immersion Ag тощо. | Впливає на паюемость, надійність. |
Побутова електроніка (смартфони, носяться пристрої, побутова техніка)
Промислові щити управління, щити AD, джерела живлення
Коли дошка залишається рівною, без потрібного складання чи згинання
Не можна згинати або згинати без ризику тріщин або розшарування (через тверду структуру зі скла та епоксидної смоли)
Для компактної багатосегментної електроніки, яка потребує гнучких з’єднань, перевагу може надати жорсткий гнучкий

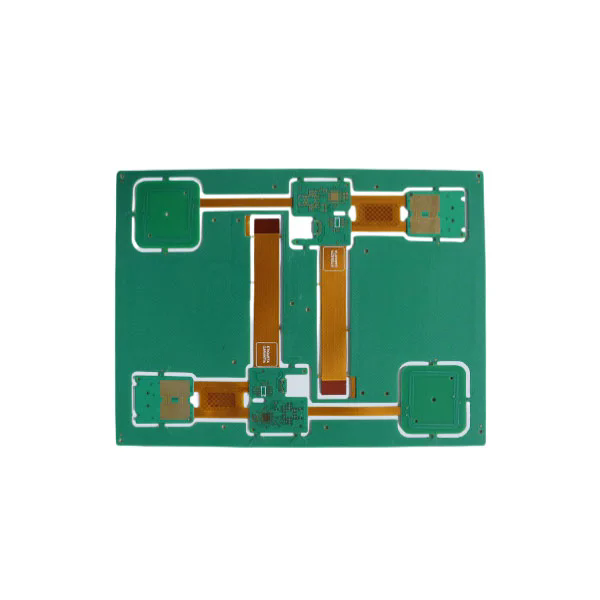

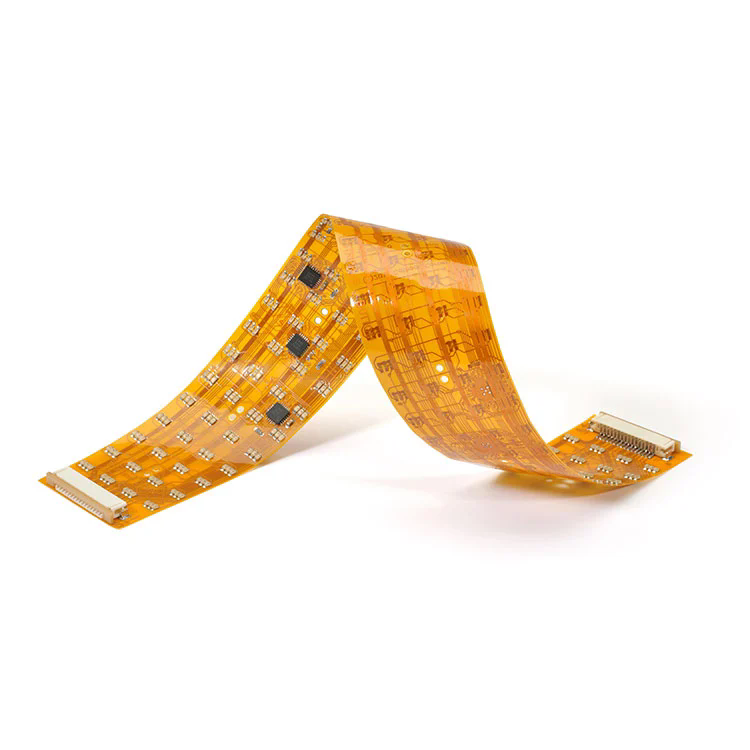

Жорстка гнучка друкована платапоєднує жорсткі секції схеми (зазвичай FR4) і гнучкі секції схеми (поліімід, поліестер тощо) в одній інтегрованій платі. Він забезпечує згинання, складання та тривимірну структуру, зберігаючи жорстку опору для кріплення компонентів.
Дизайн повинен ретельно керувати зонами гнучкості (радіус вигину, укладання шарів, переходи міді)
Жорсткі та гнучкі шари ламіновані шляхом контрольованого склеювання та адгезії.
Типові флекс-матеріали: поліімідні плівки, покривні плівки, клейкі шари
Кут згину на шар обмежений (наприклад, поліімід часто ~0,5–2° на шар).
З галузевих посилань:
| Пункт | Параметр / Можливість | Примітки |
|---|---|---|
| Товщина жорсткої + гнучкої дошки | 0,25 мм до 6,0 мм (комбіноване) | Залежить від комбінацій шарів і структури |
| Шари | До 32 шарів у деяких дизайнах | Багатошарове поєднання жорсткого + гнучкого |
| Мінімальний контур/інтервал | 0,075 мм / 0,075 мм (≈ 3 мил) | Гнучка область високої щільності |
| Мінімальний розмір отвору / розмір колодки | 0,10 мм / 0,35 мм | Для мікроотворів, наскрізних отворів тощо. |
| Максимальна товщина міді | 4 унції (жорстка частина) | Для жорстких секцій сильні струми |
| Гнучка мідь (гнучка частина) | 0,5 – 2 унції | Запальничка мідь на гнучкій ділянці |
| Варіанти обробки поверхні | ENIG, занурення Ag, OSP, HASL тощо. | Як для жорстких, так і для гнучких секцій |
| Адгезія та ламінування | Спеціальна адгезія (плазма, коричневий оксид) | Для забезпечення гнучкого та жорсткого склеювання |
Чудово підходить для сильної вібрації, ударів, обмежених просторів (наприклад, аерокосмічна промисловість, медичне обладнання)
Зменшує/усуває роз’єми та проводку між платами
Спрощує збірку завдяки об’єднанню жорстких і гнучких функцій в одній частині
Дозволяє складати тривимірну схему або багатоплощинну структуру
Вища складність виробництва, більший ризик врожайності
Вимагає продуманого дизайну, особливо в зонах гнучкості (радіус вигину, зняття напруги)
Вартість однієї плати вища, але вартість системи може зменшитися через меншу кількість роз’ємів, кабелів і етапів складання
Q1: Якої товщини повинна бути друкована плата для мого застосування?
A1: Товщина друкованої плати залежить від механічних, термічних і просторових обмежень. Типові жорсткі плити FR4 варіюються від 0,4 мм до 3,2 мм. У жорстко-гнучких конструкціях комбінована товщина часто становить від 0,25 мм до 6,0 мм. Чим тонша дошка, тим більше гнучкості, але механічна стійкість знижується.
Питання 2: Чому варто вибрати жорстку гнучку плиту замість окремих жорстких і гнучких дощок?
A2: Rigid-flex скорочує кількість конекторів, проводки та монтажу; покращує надійність під час вібрації та забезпечує компактне тривимірне складання. Він об'єднує як жорсткі монтажні зони, так і гнучкі секції в одній дошці.
Q3: Які електричні властивості FR4 найбільше впливають на цілісність сигналу?
A3: діелектрична проникність (Dk) впливає на імпеданс і швидкість розповсюдження; коефіцієнт дисипації (Df) впливає на втрати сигналу, особливо на високій частоті; товщина міді та геометрія сліду також відіграють вирішальну роль.
наFanyway, ми спеціалізуємося на розробці та виробництві високопродуктивних рішень для друкованих плат, адаптованих до жорстких застосувань. Незалежно від того, чи потрібні вам стандартні жорсткі друковані плати FR4 чи складні плати Rigid-Flex, наша команда інженерів застосовує десятиліття досвіду для оптимізації компонування, стекання, вибору матеріалів і стратегії виробництва.
Ми дотримуємося суворих стандартів якості та надійності, відповідно до рекомендацій IPC, і підтримуємо передові процеси, такі як HDI, microvia та контрольований імпеданс. Наша конкурентна перевага полягає в збалансованості вартості, прибутку та розширених можливостей для потреб вашого продукту.
Якщо ви шукаєте, чи використовувати FR4 чи rigid-flex у своєму наступному дизайні, або вам потрібно створити прототип чи масштабне виробництво, Fanyway готовий допомогти.Зв'яжіться з намисьогодні, щоб обговорити вимоги до вашого проекту та отримати цінову пропозицію.
